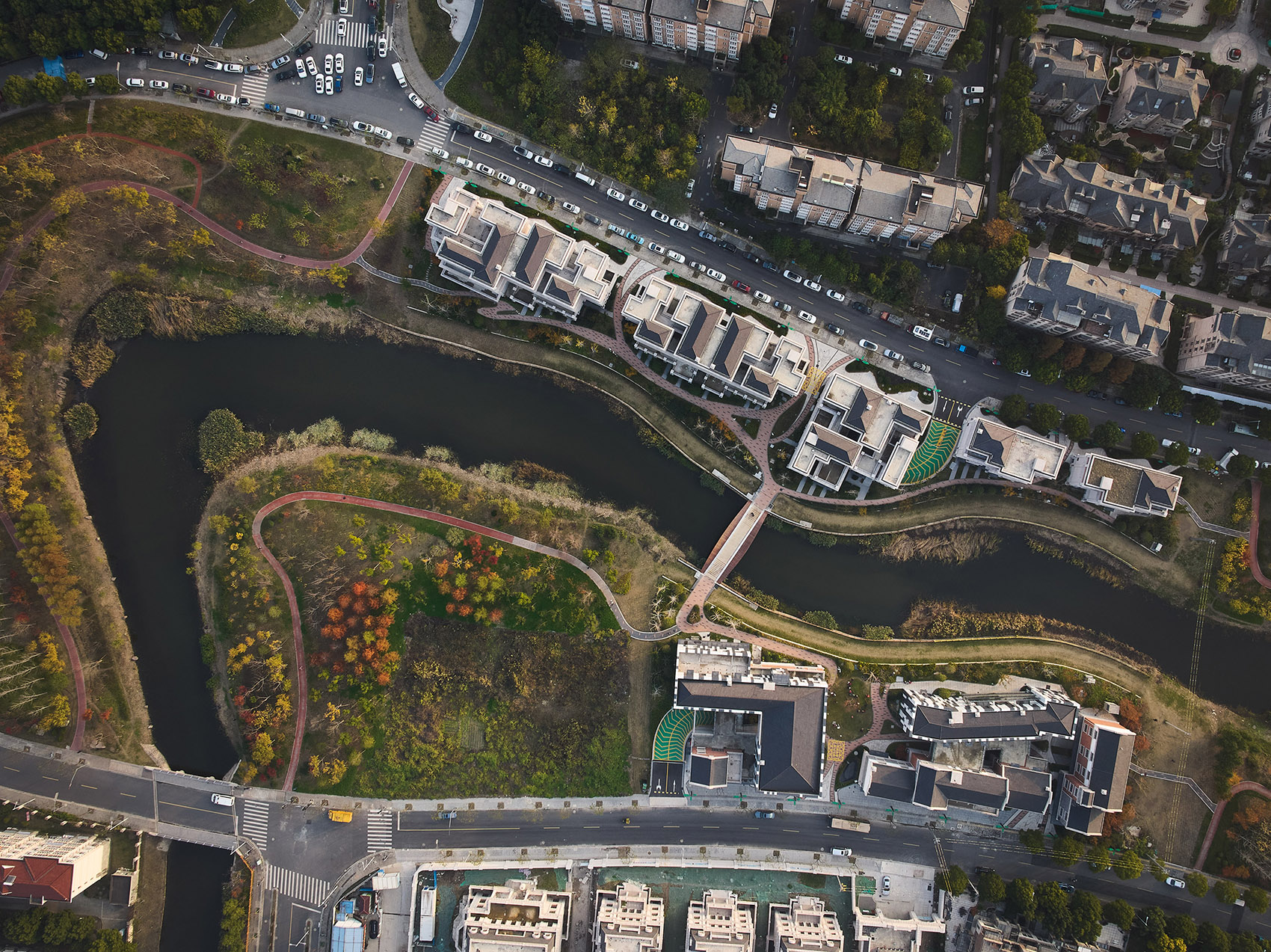

位于上海中心城区东北部的新江湾城社区有着极佳的自然地理环境，植被丰茂，水体环绕，改造的对象就是位于新江湾城社区邻里中心旁的两座便民步行桥。





设计以一叶扁舟为概念，改造后的便民桥犹如一只小船飘荡在河面，让人联想起“满船清梦压星河”的浪漫诗句。



▼设计概念 | 一叶扁舟

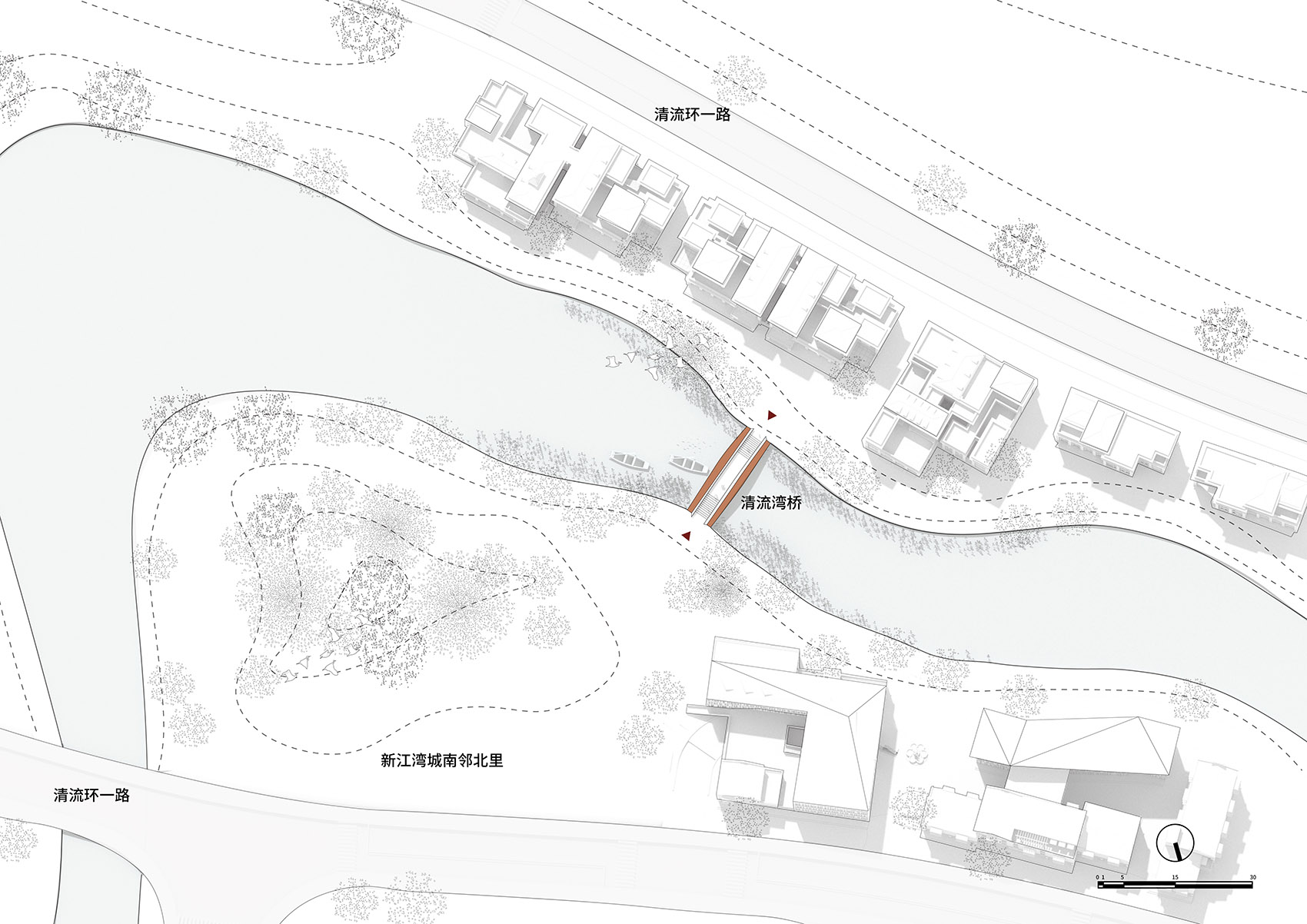

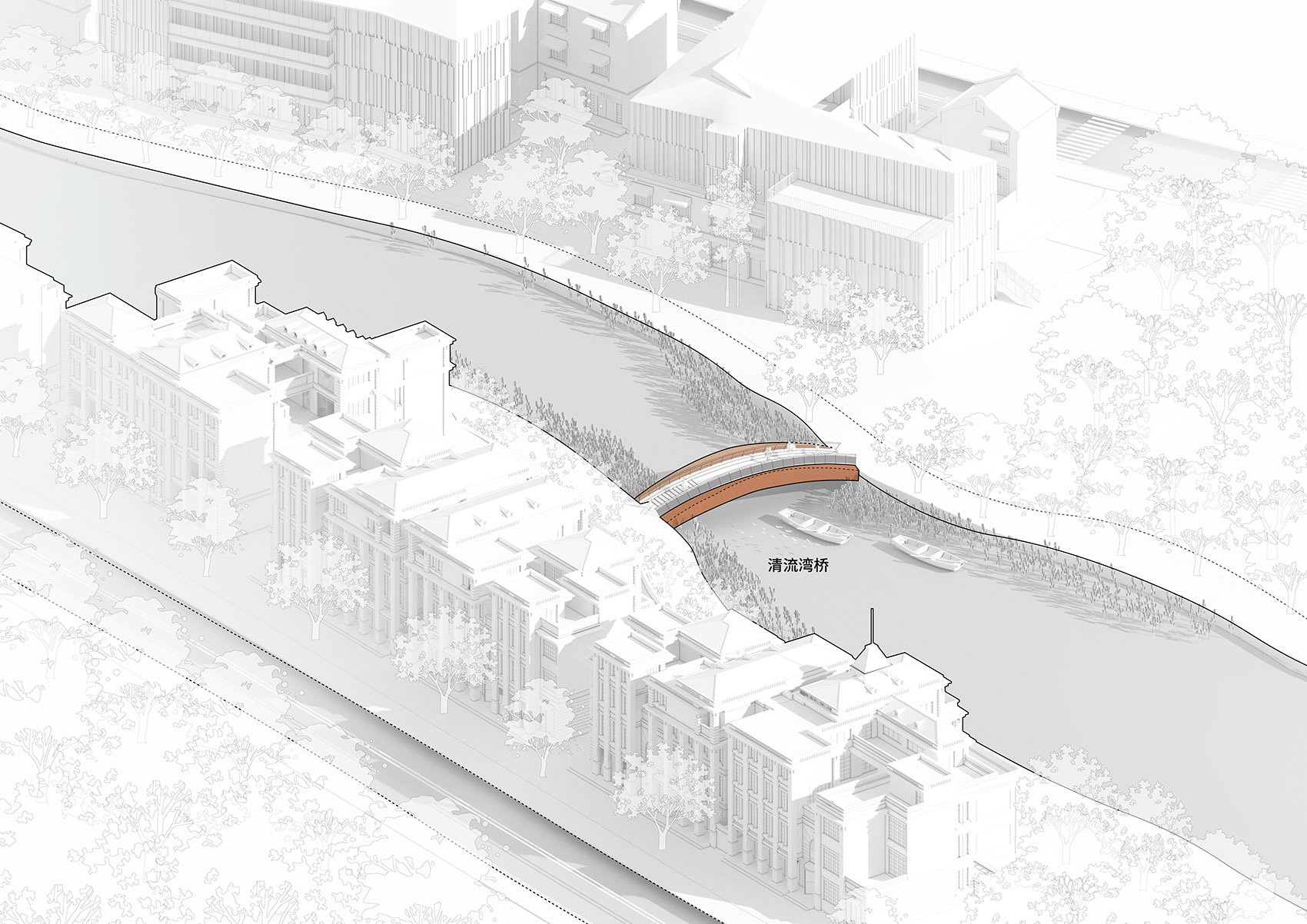

▼整体总平面图



原始的桥梁设计已解决功能性使用需求，但因为裸露的市政水管从桥体两侧穿过，捆绑着桥身，因此业主想以最小的代价包裹水管，提升视觉形象，同时还需灵活拆卸，方便检修。设计面临的最大挑战可能还是来自于造价，单座桥体十多万的总预算决定了“每一分钱都得花在刀刃上”。

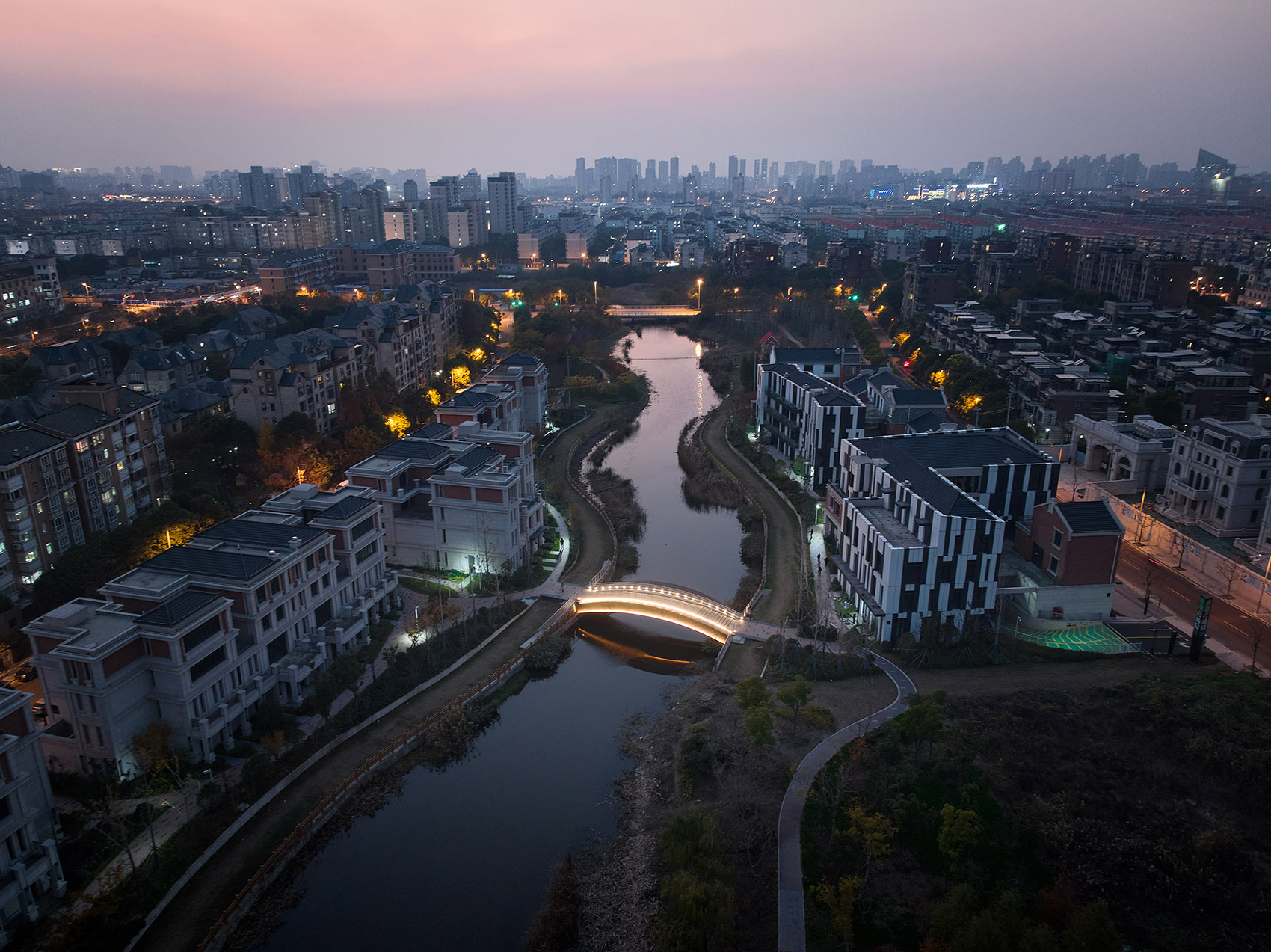

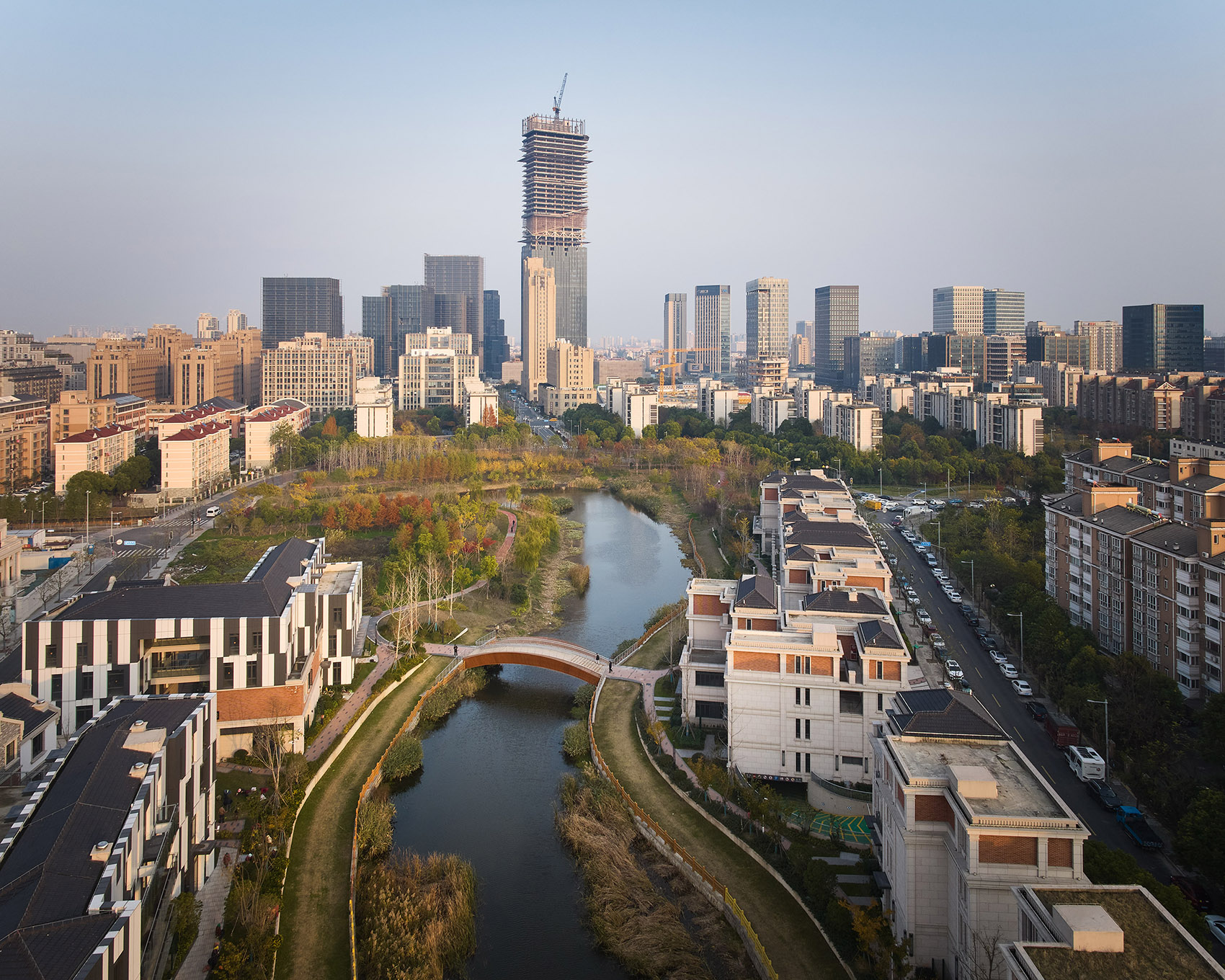

▼项目鸟瞰



留 | Remain

设计首先拆除了和景观水面互动性不佳的原始栏杆，几乎没有犹豫，桥面的铺装被保留了下来。因为便民桥虽小，但3.9米宽、28米长的体量也有将近110㎡的桥面铺装面积，即使用性价比最高的材料，也会花掉近20%的预算。

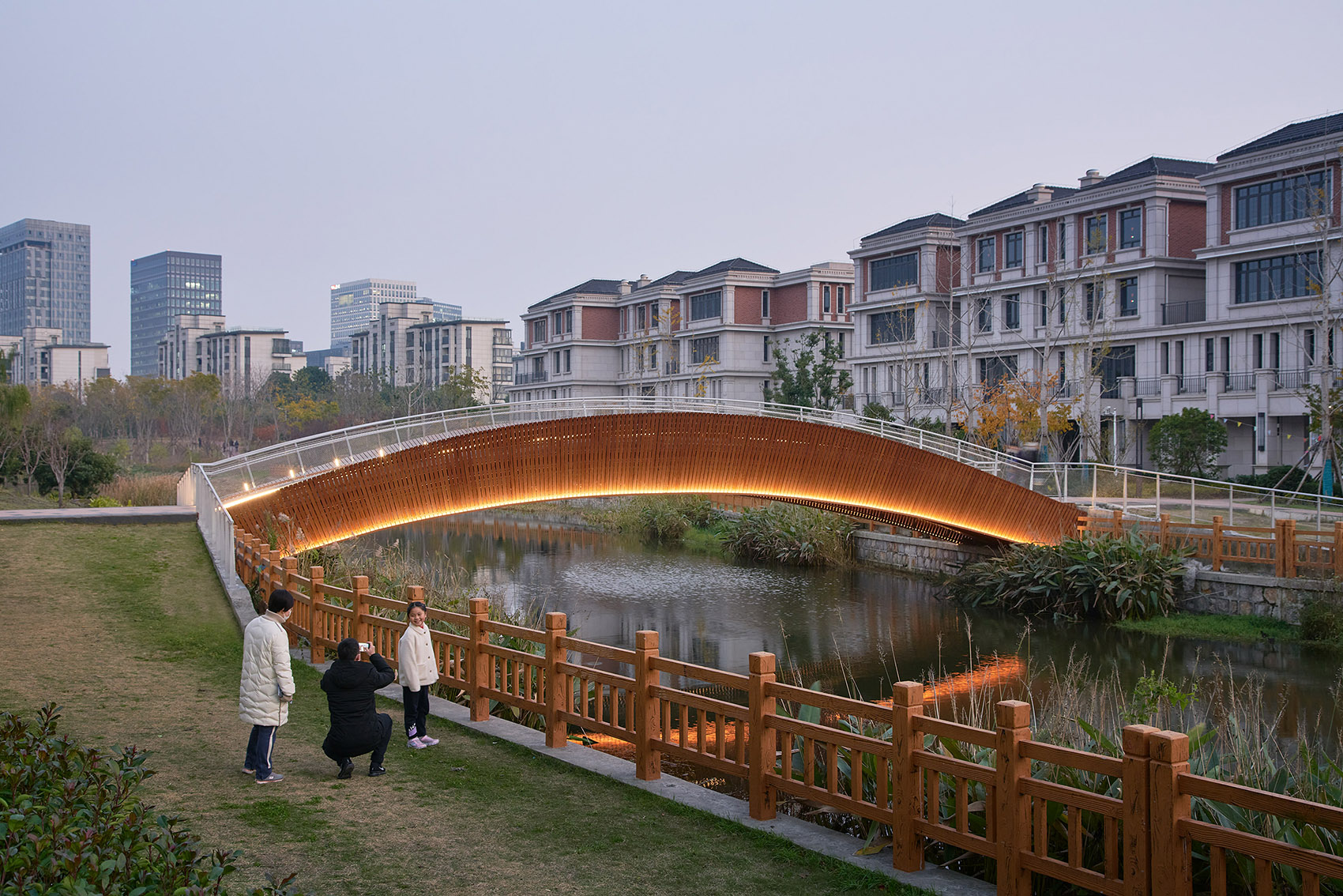

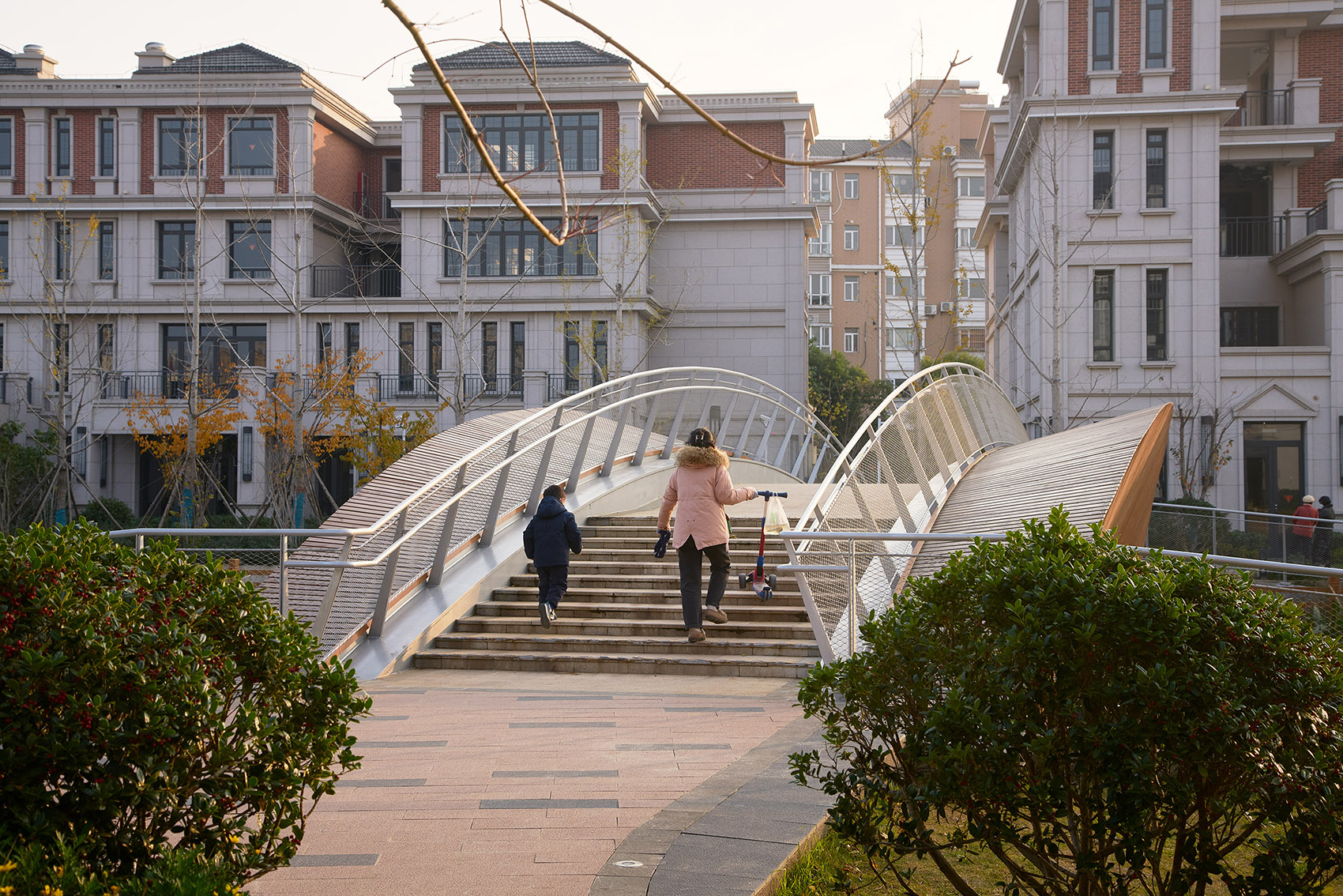

▼行人与便民桥



除了新替换的栏杆和包裹水管的装饰构件，我们留意到周边居民对桥体夜间照明的真实而迫切的需求，设计将原本有限的预算也预留一部分在夜间照明上。

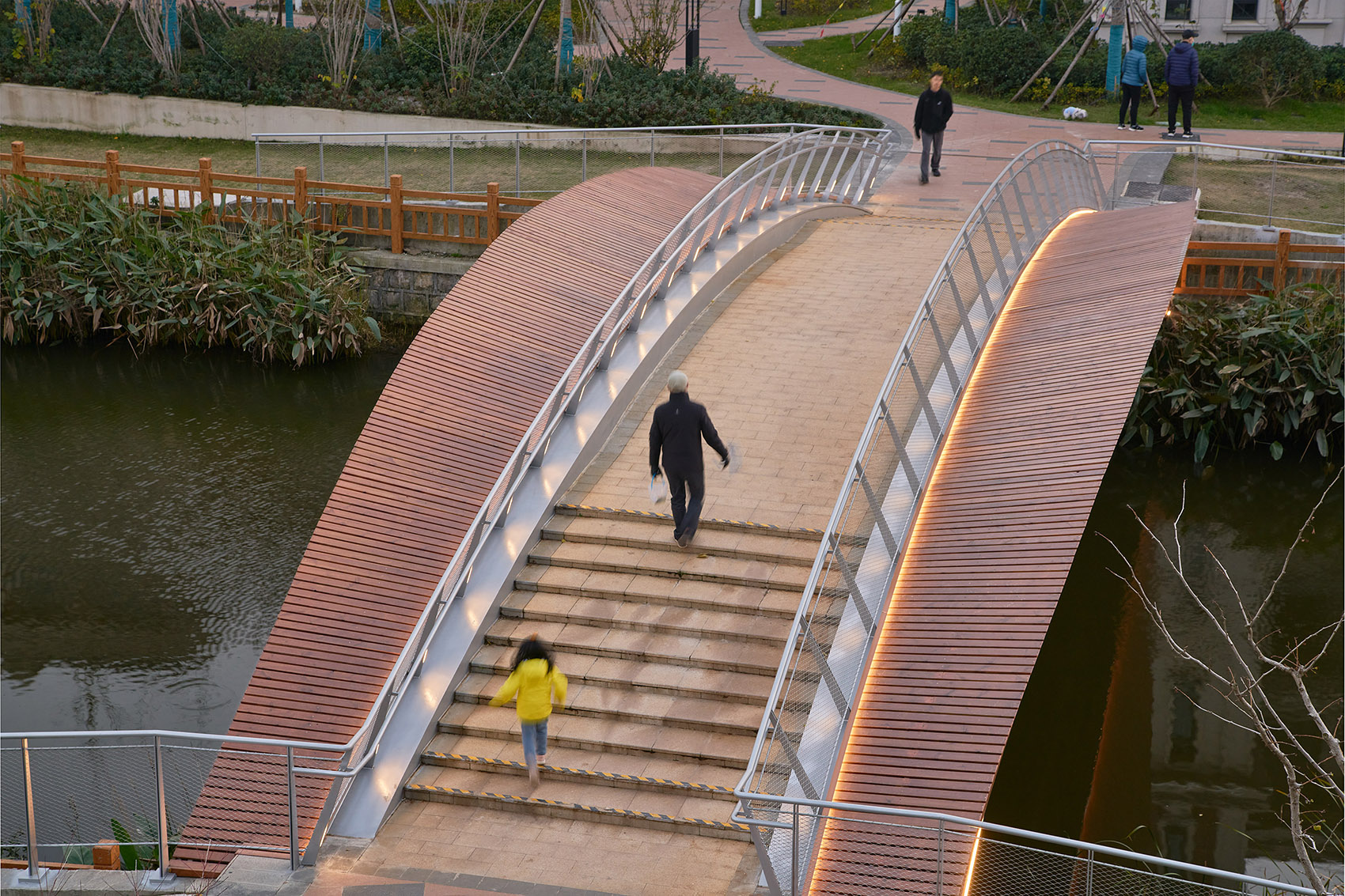

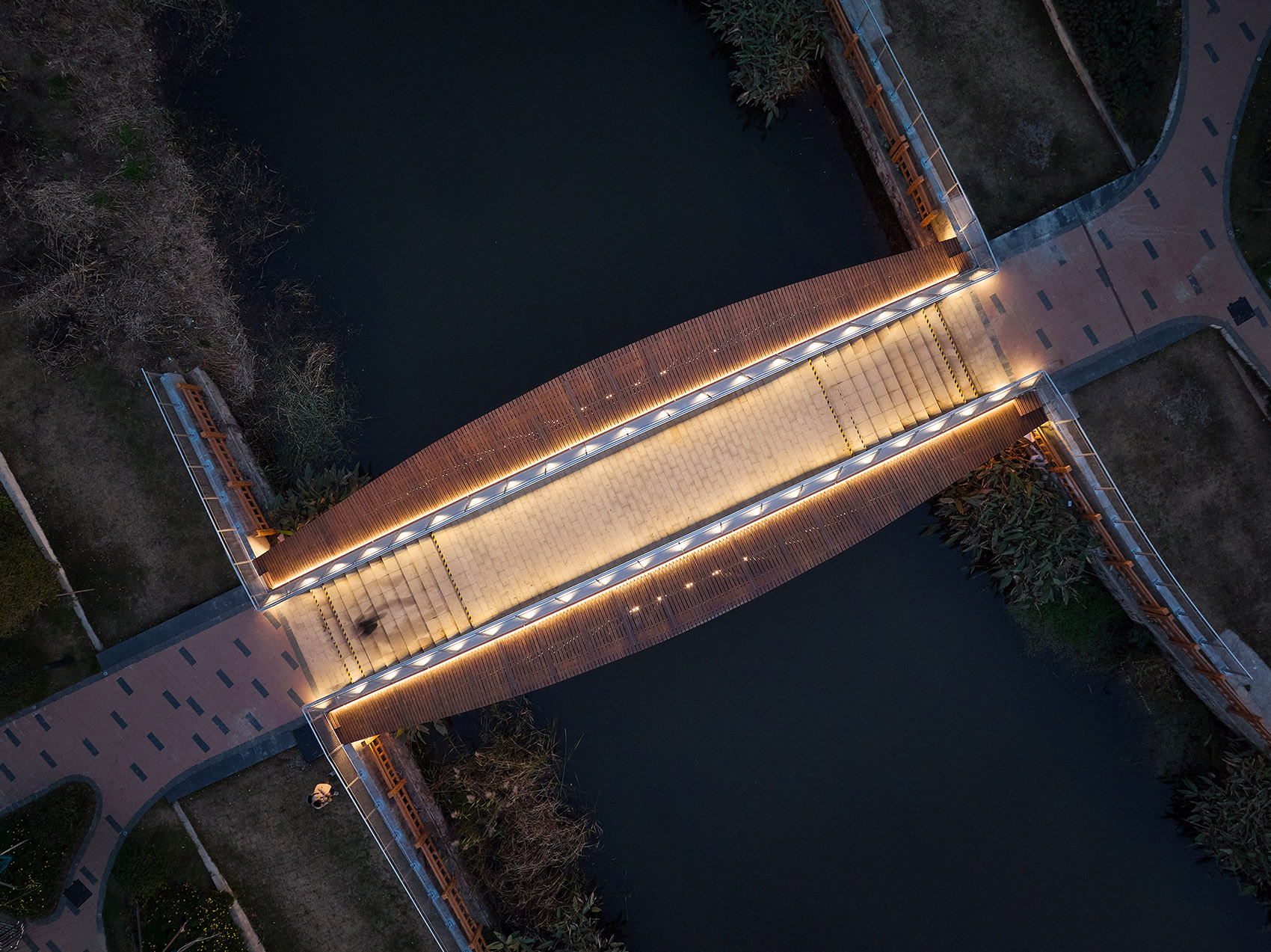

▼夜景顶视

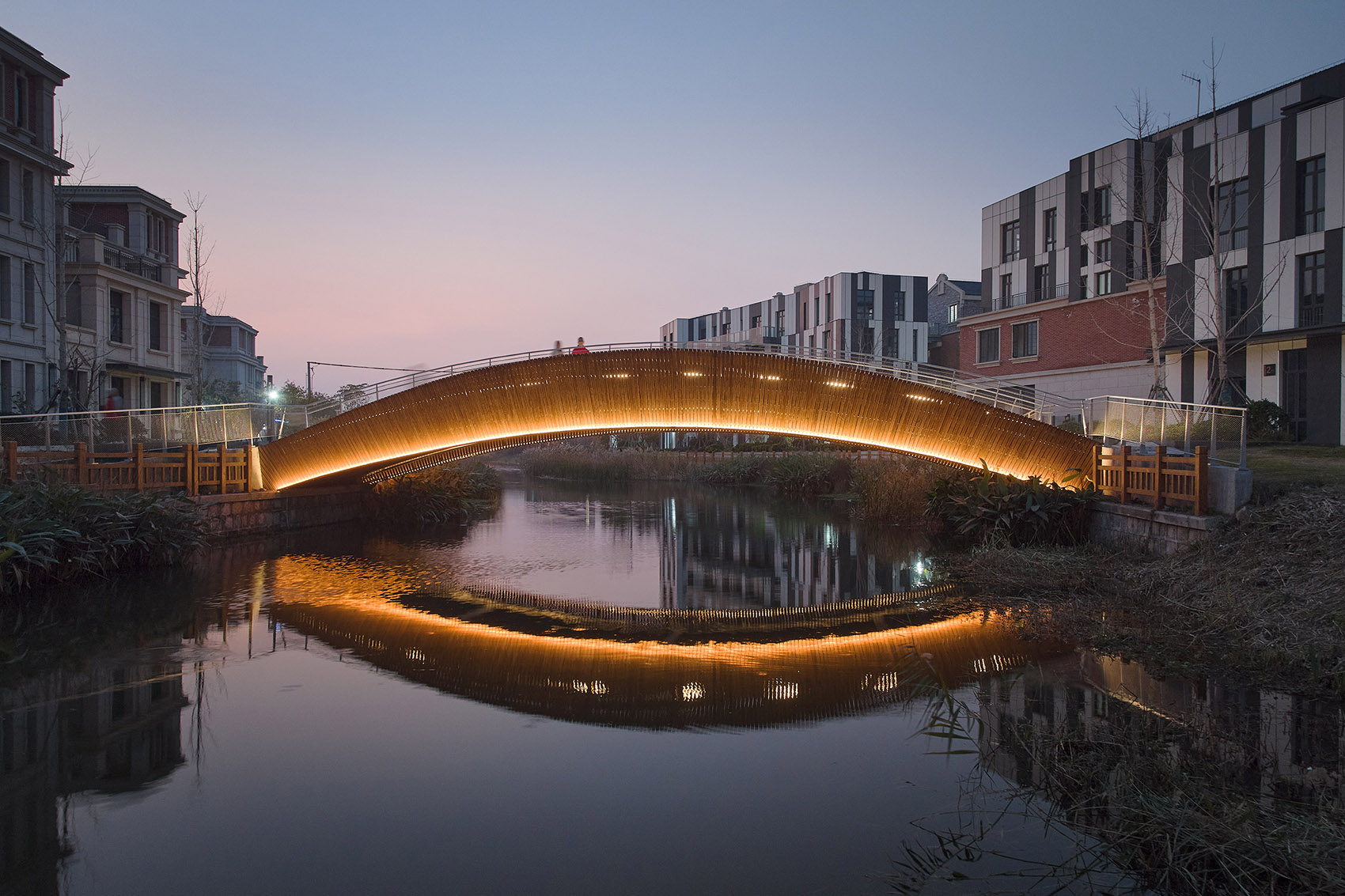

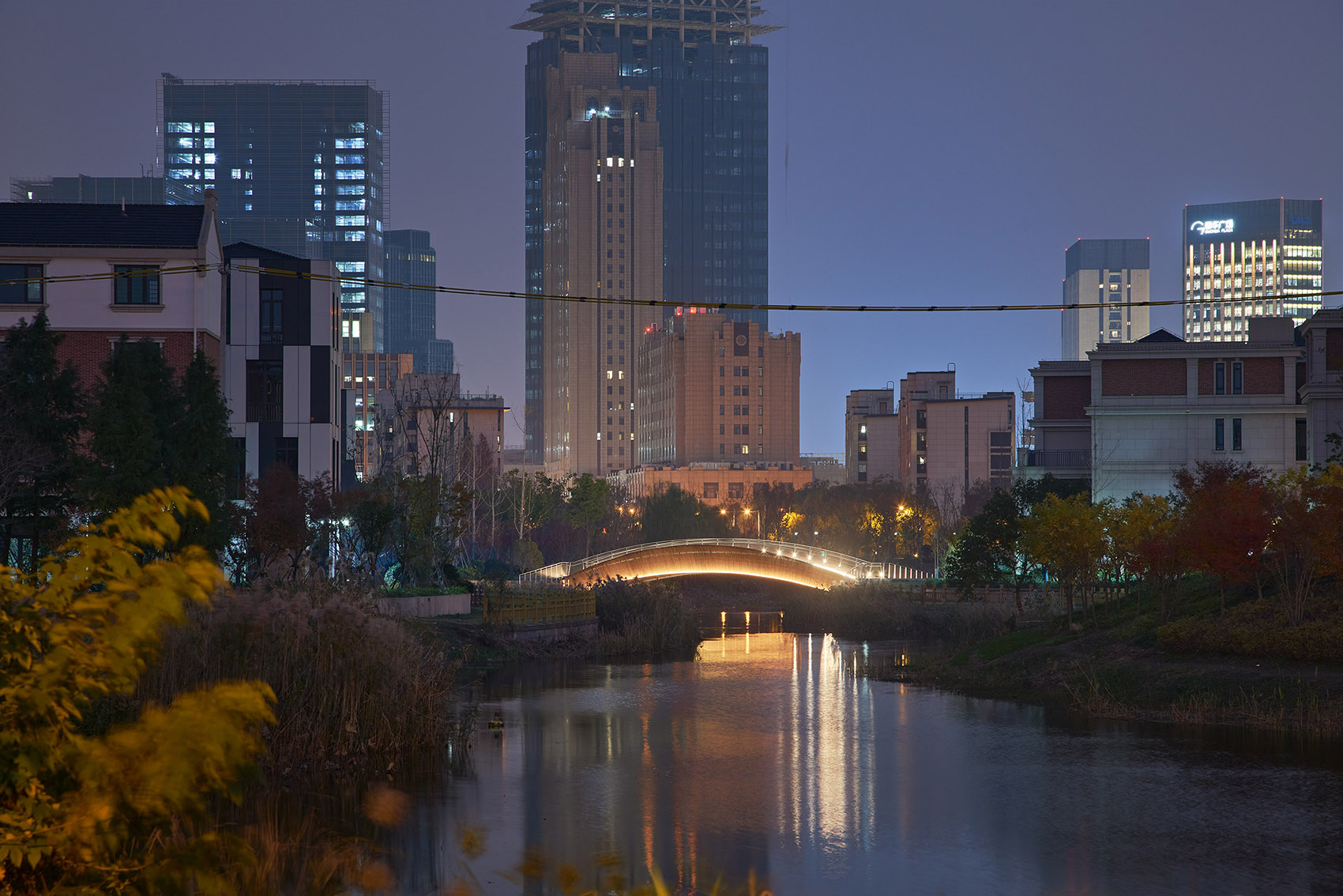

▼夜间泛光照明



加 | Add

包裹水管的外观形式需和谐融入场地周边的自然环境又方便拆卸检修，木格栅顺理成章的成为了第一候选。



设计以两条柔和的曲线控制桥身线条，中间高而宽、两端低而窄，勾勒出修长而富有张力的体量，像水鸟起飞时张开的翅膀，充满瞬时的美。而底部向下、向内侧收缩的趋势也很好的削弱了因为包裹水管而带来的厚重感，使得桥体在每个不同的视角下都充满变化。

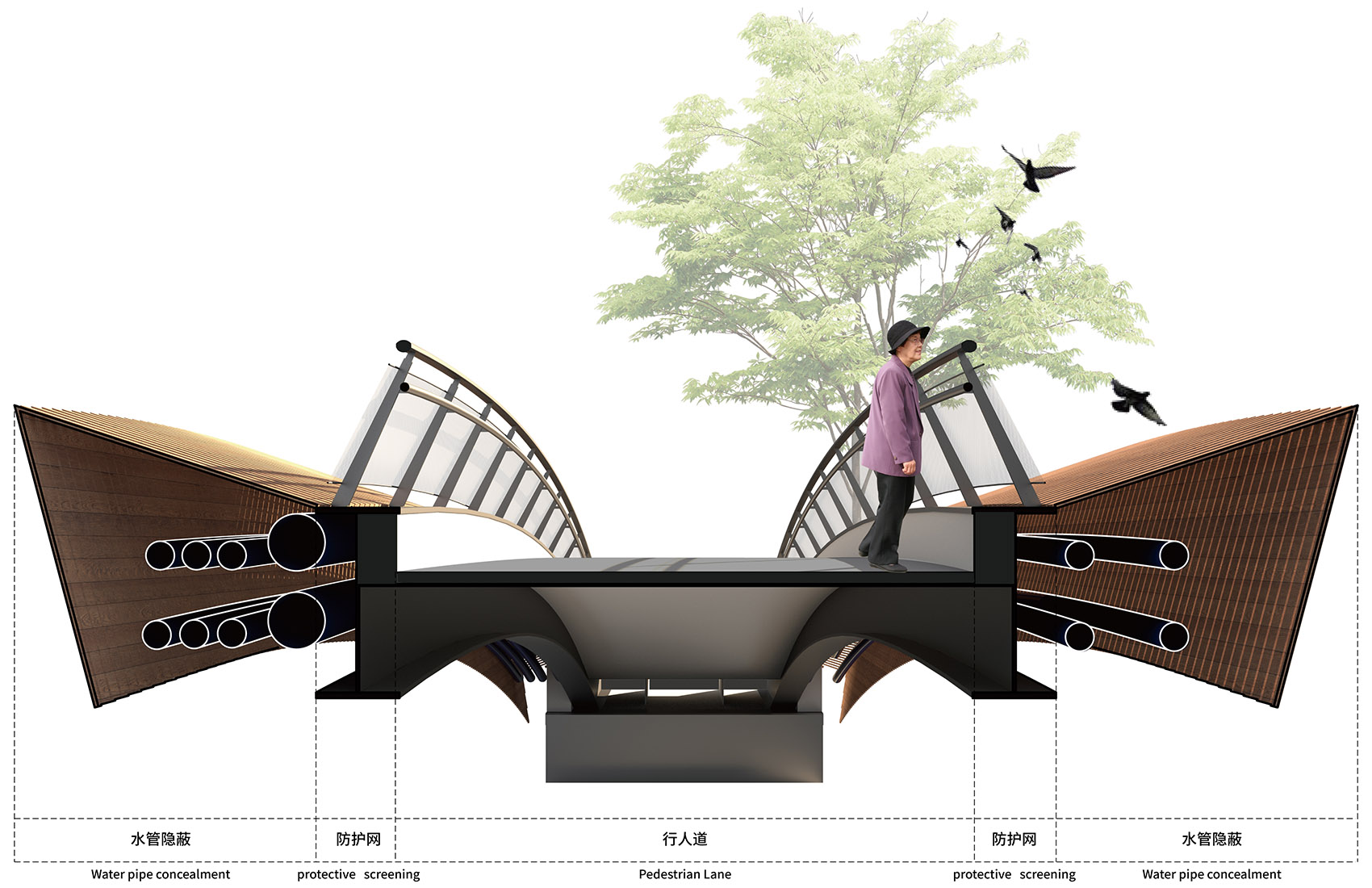

▼改造整体策略

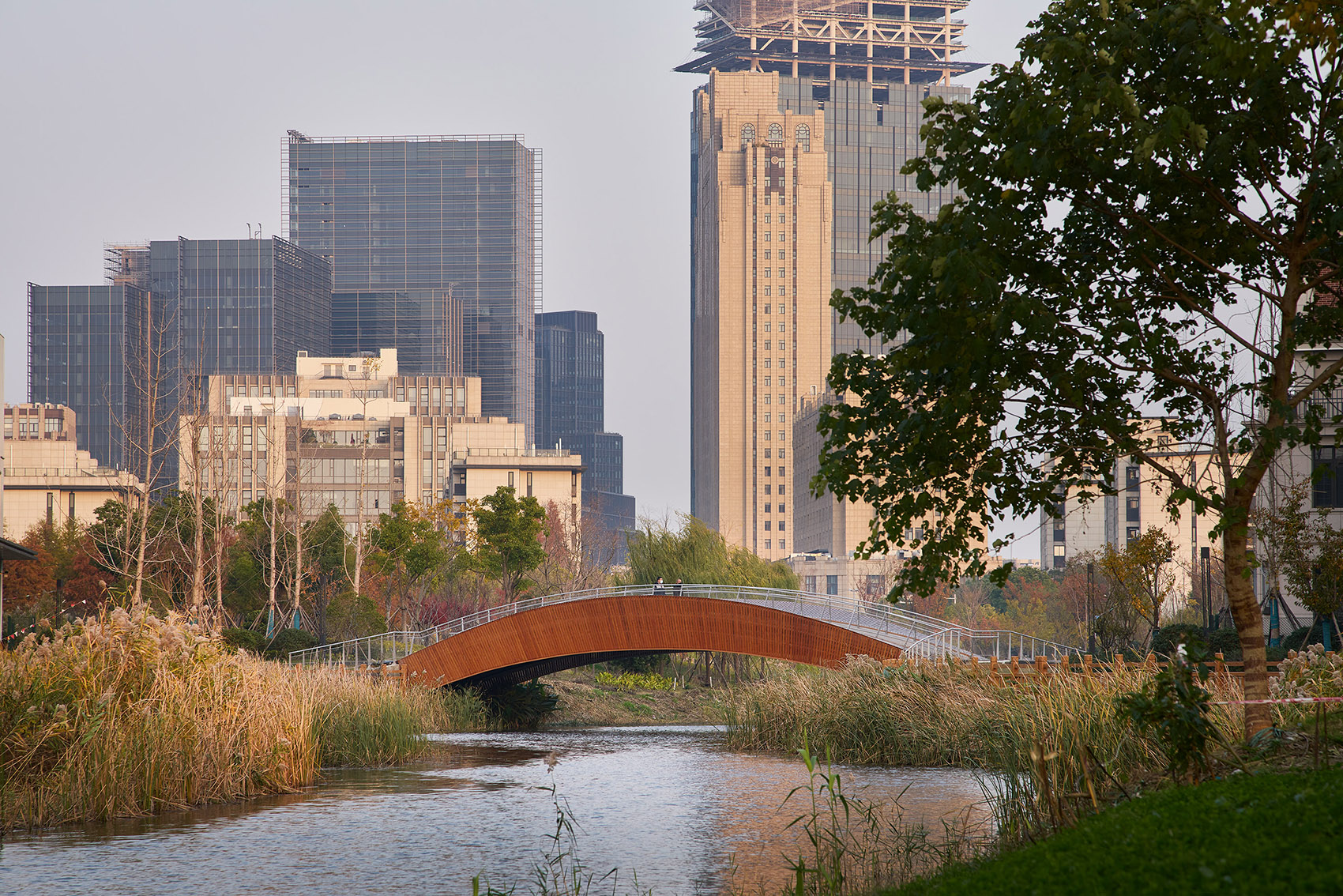

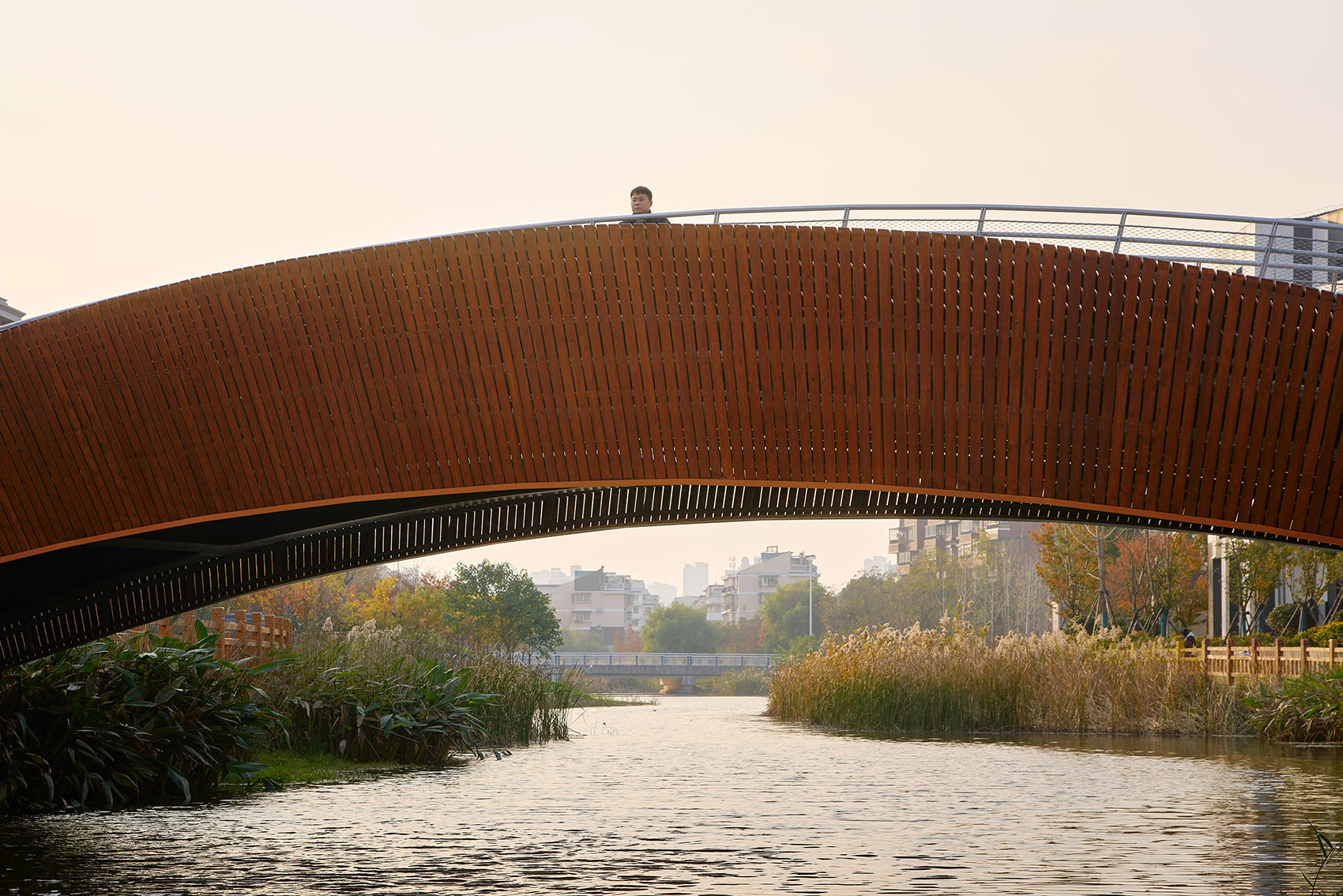

▼融入野趣环境

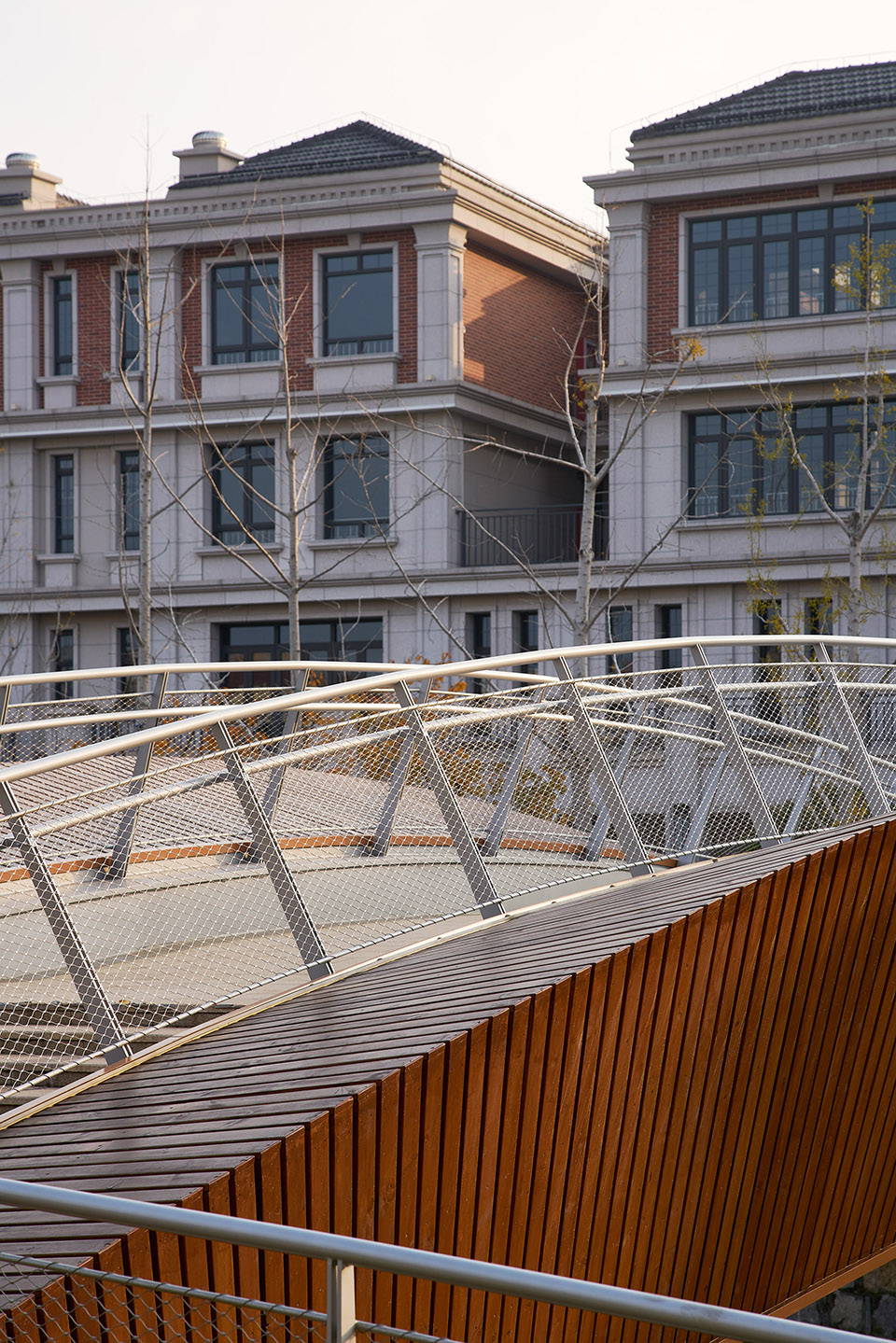

▼桥上



木格栅以单一自然材料的模数化阵列实现变化的造型，格栅之间的间隙既节约了材料，也使得桥身在近看时拥有细腻的肌理变化。每当下雨的时候，雨水从格栅中穿过流向河面，桥身仿佛穿上了一层朦胧的“雨纱”。被木格栅包裹的水管实现了日常中视觉上的消失，但在需要检修时又可以方便上人并快速查找定位。

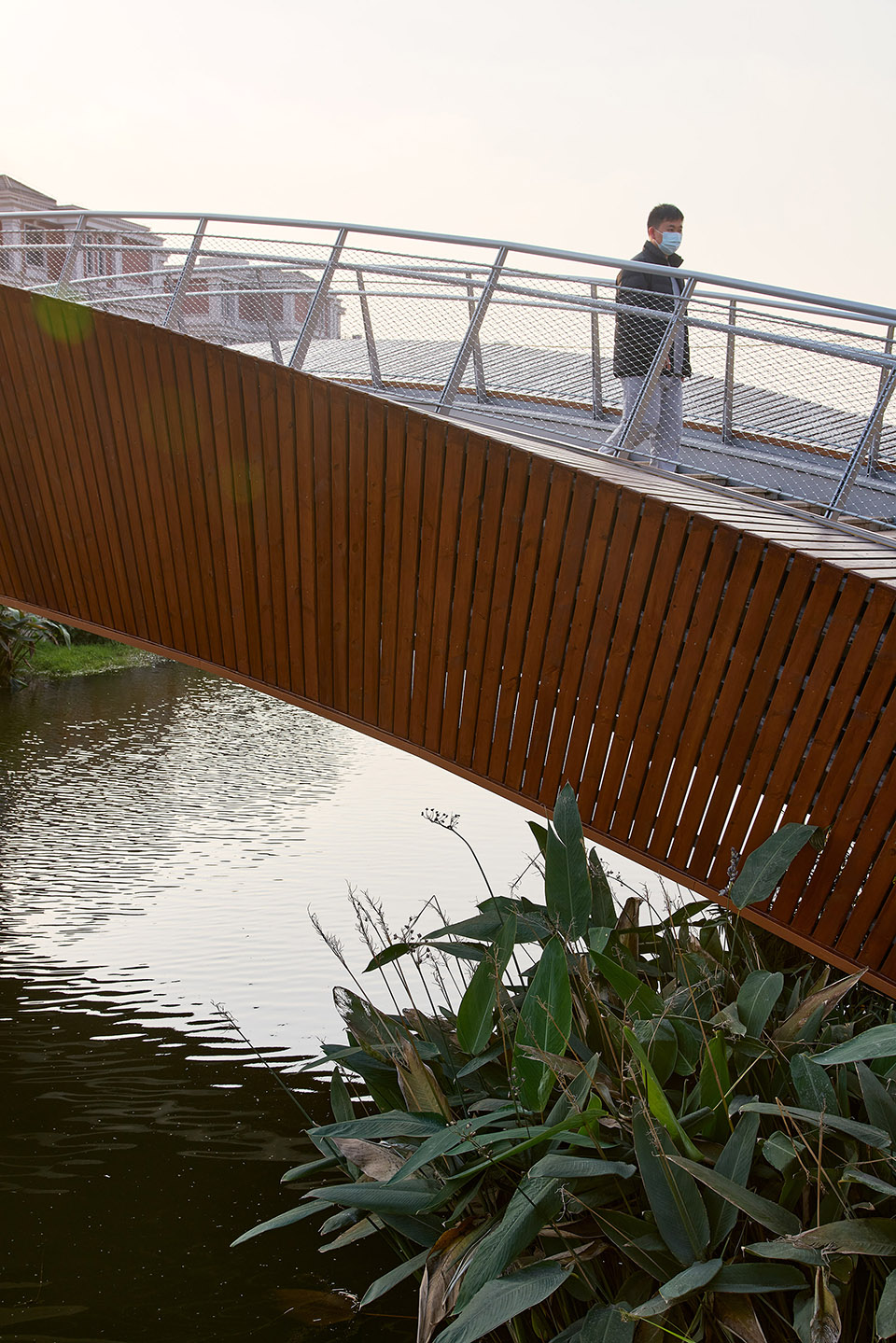

▼木格栅细节



栏杆设计选择了向内倾斜的双夹片扁钢形式，超薄的单片扁钢实现了在景观视野上最小化的构件可视面，双夹片的构造既增加了组合强度，又在底部集合了泛光照明灯具，一举两得。夹片之间的柔性金属网最大程度减小了材料本身对视线的遮挡，远处的自然和近处的木格栅渐次而来，使人在不觉中忘记了这道银色的阻隔。

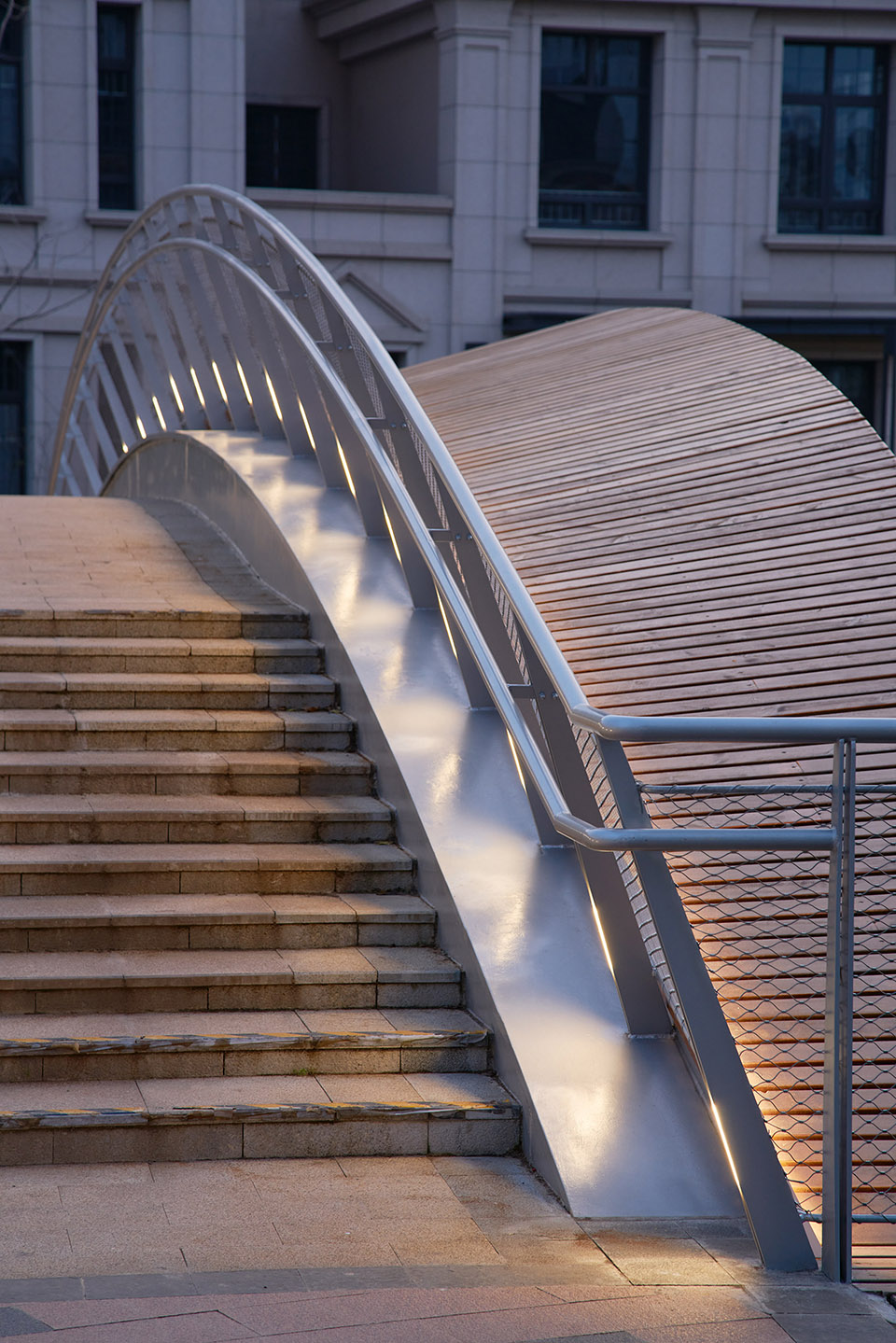

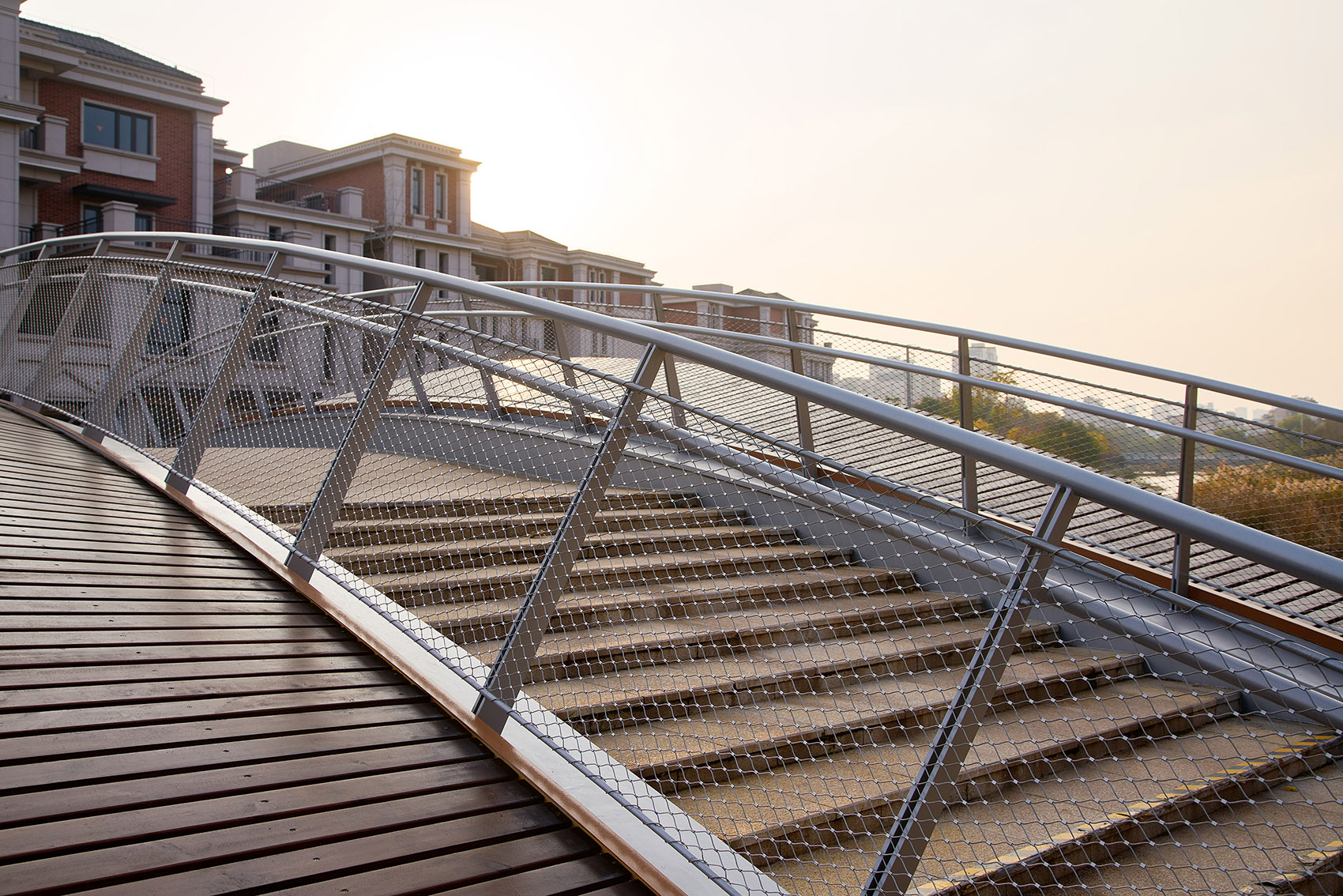

▼栏杆细节



▼桥面保留原材料

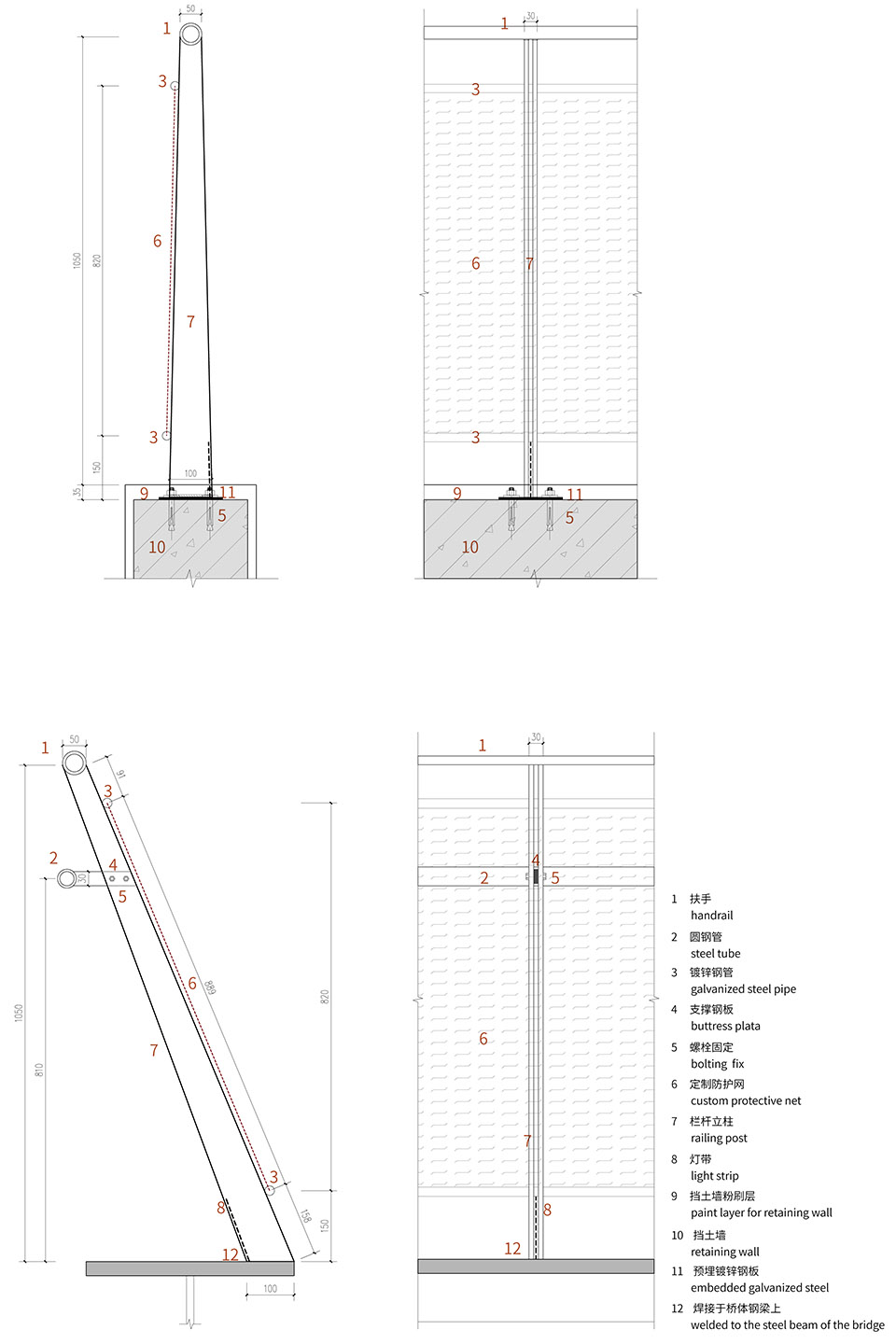

▼栏杆节点



这一系列的细节设计使得便民桥除了整体飘逸的造型之外，还有精致挺拔的构造细节，代表自然的木头和代表科技的金属在此碰撞，又一同融入周边野趣的自然。

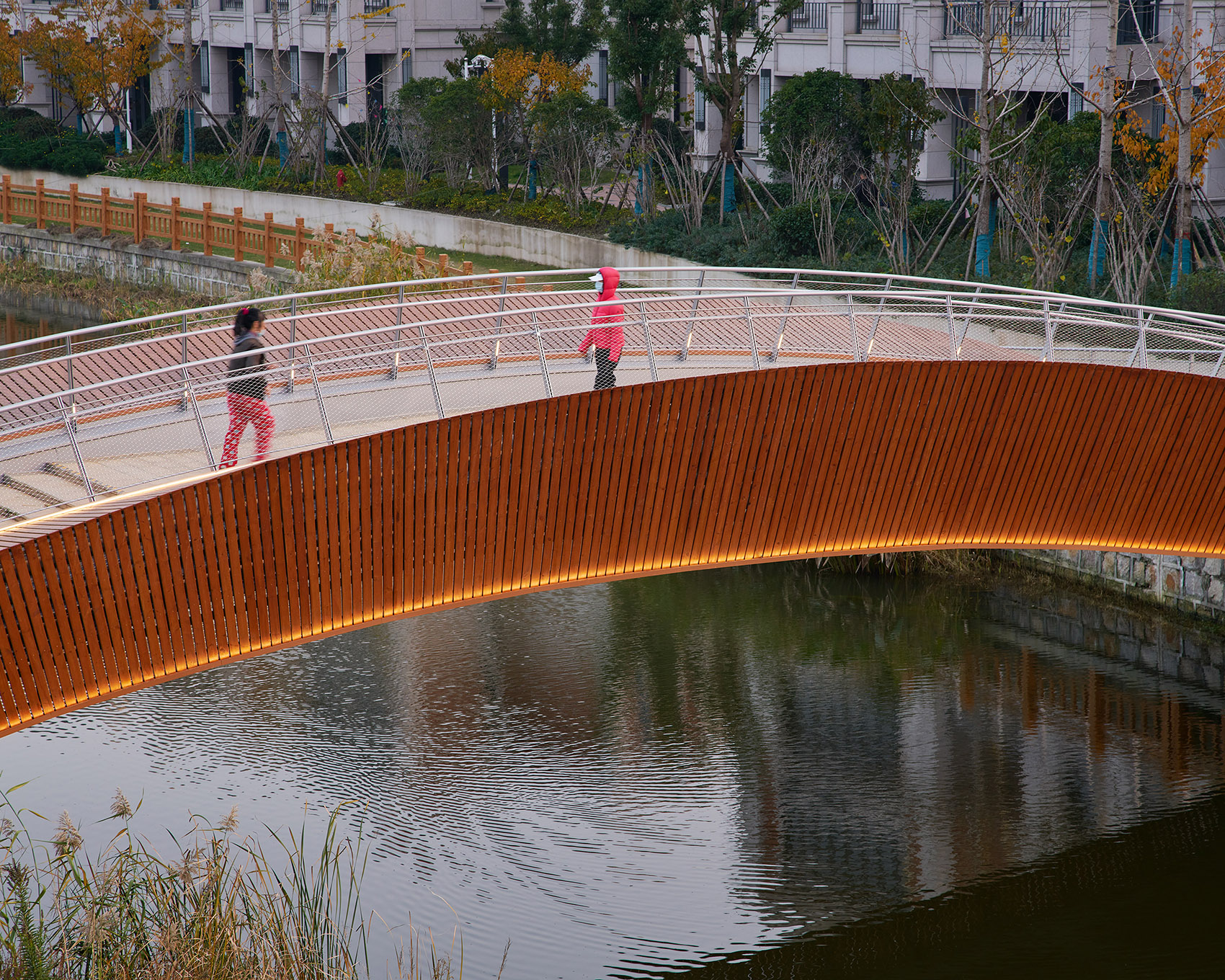

▼孩子们走过小桥



改造精打细算地实现了便民步行桥的视觉升级和功能优化，为自然生态的社区环境增添了一份朴实的浪漫。



▼改造后的便民桥受到周边市民喜爱



▼轴测图



项目名称：新江湾城邻里中心便民桥
项目类型：公共建筑设计、交通建筑设计
项目地址：中国 · 上海
建筑设计：立木设计L&M
主创及设计团队：刘津瑞、邹明溪、刘明昊、谢舜冰、李佳妍
施工方：上海桂升建筑装饰工程有限公司
设计年份：2022.03

设计顾问：申鹏
材料：防腐木、钢、金属漆
摄影版权：朱清言
