从大沙河到西丽湖 | From Dasha River to Xili Lake

西丽湖是深圳市重要的供水水源地，供水范围包括南头、宝安、蛇口、福田等地；同时也承担着重要的防洪调蓄的功能，保护着其下游5条横贯深圳市区的主要交通干线和大沙河下游的高新园区和居住区。

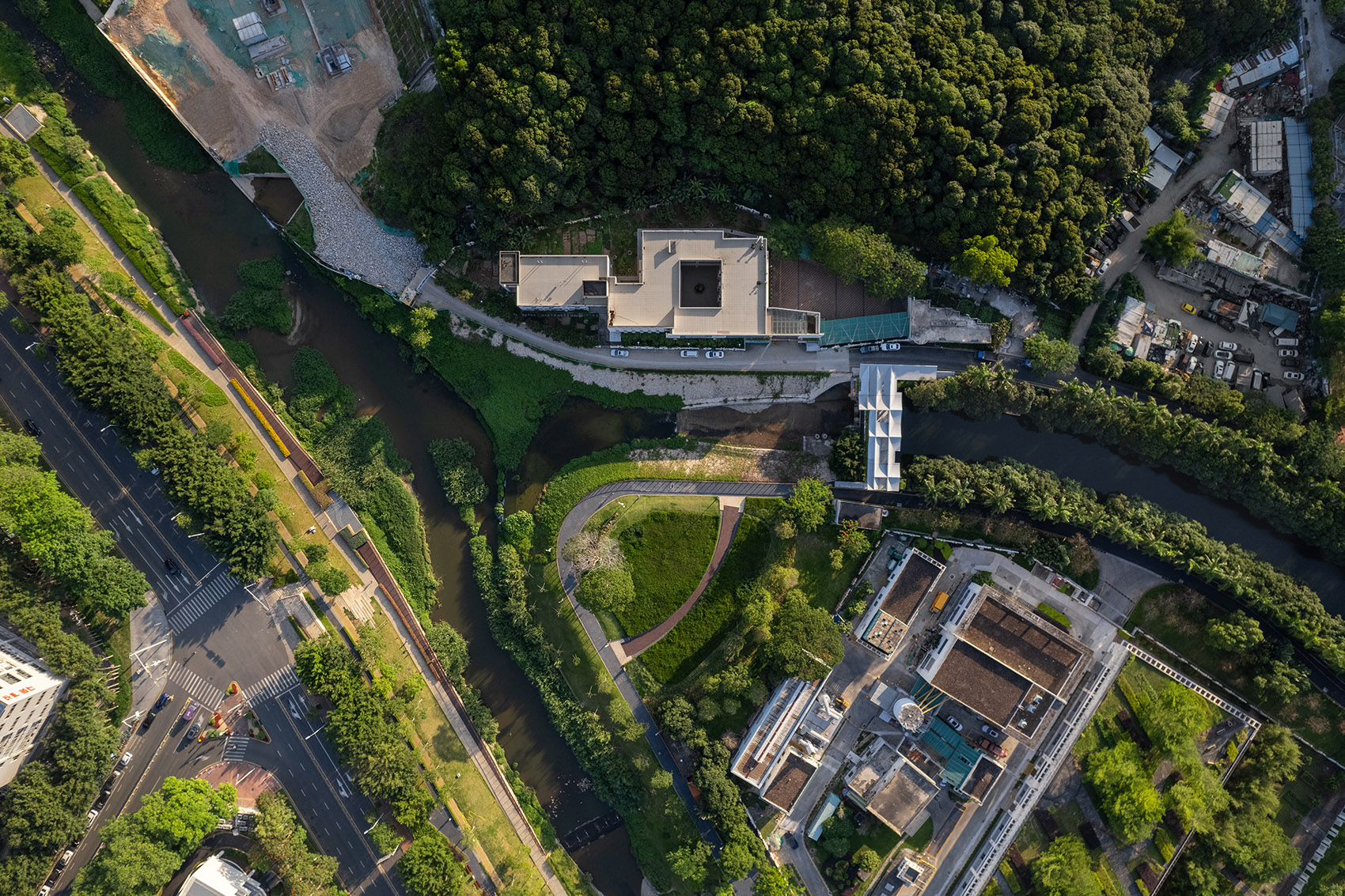

▼叠院织廊航拍总图



伴随着西丽水库下游大沙河两岸、以及深圳湾沿线高新技术产业的发展和新兴城市的建设，深圳湾滨海绿带和大沙河碧道已经成为深圳极具代表性的城市绿带和系统化的公共空间，人与自然和谐共生的城市发展理念也逐步深入人心，人们拥抱自然的热情也顺着河水从深圳湾向大沙河来到了西丽湖，而西丽水库排洪渠段作为西丽湖绿道的先期启动工程将成为人们从城市走向自然的起始。

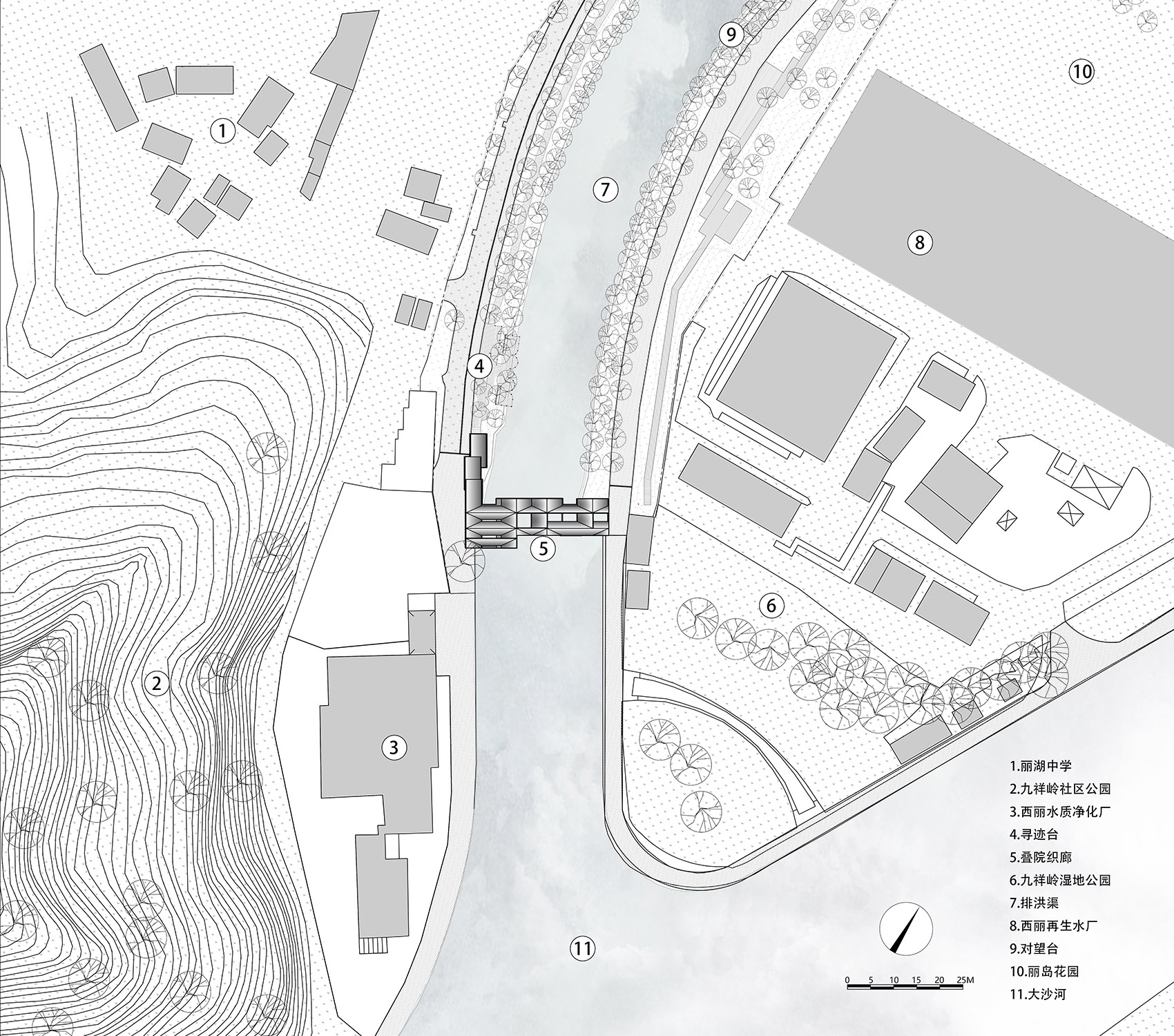

▼叠院织廊总平面

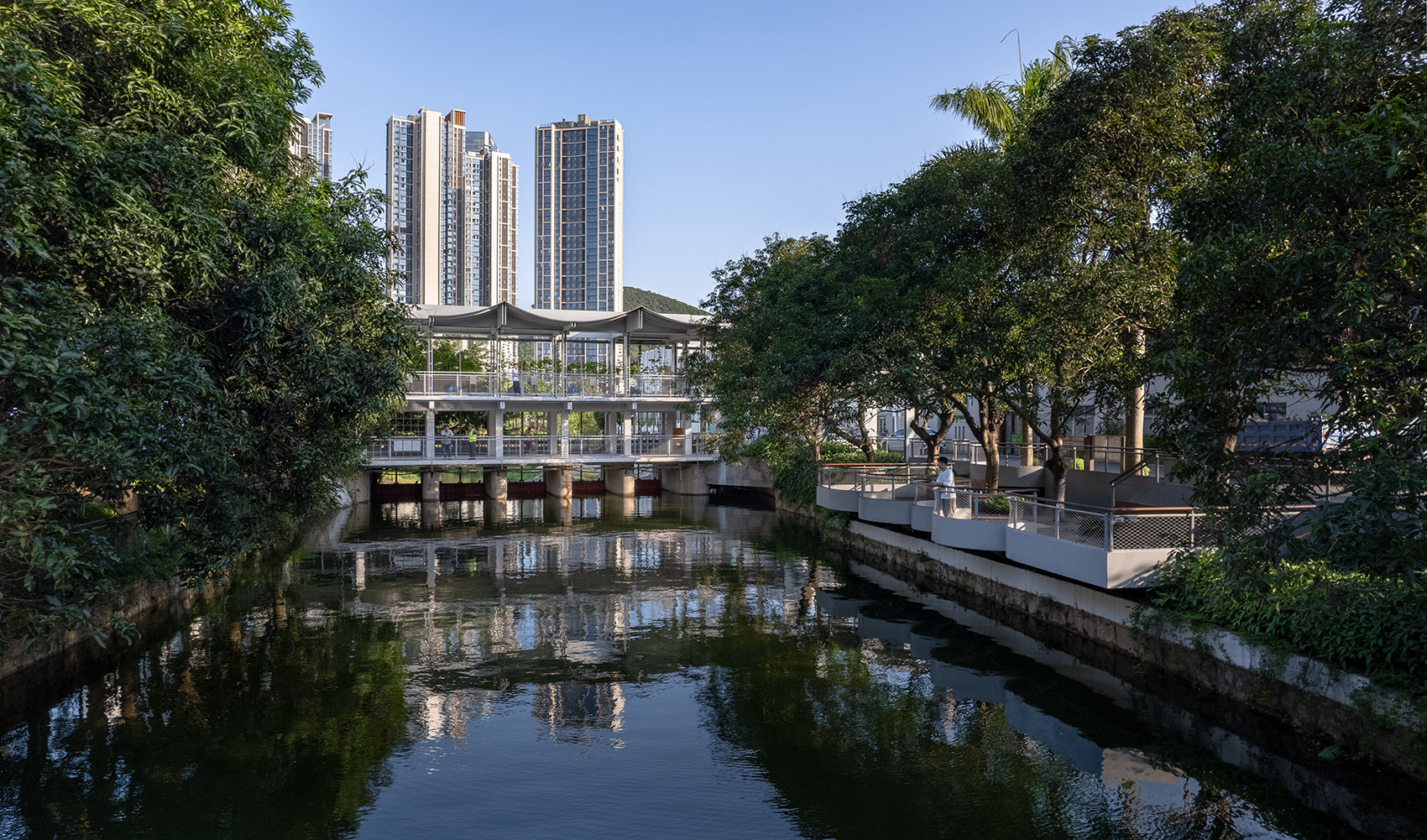

▼从大沙河看叠院织廊



西丽湖排洪渠从西丽湖路跨河人行桥到末端水闸共300米，两岸芒果树长得郁郁葱葱，形成了一种天然的寻水而上遁隐于市的空间特质，对于该区段的介入，我们从城区脉络的空间思考开始，让再生后的水岸空间恰如其分的完成有海至河在进入山林湖库的空间转换。

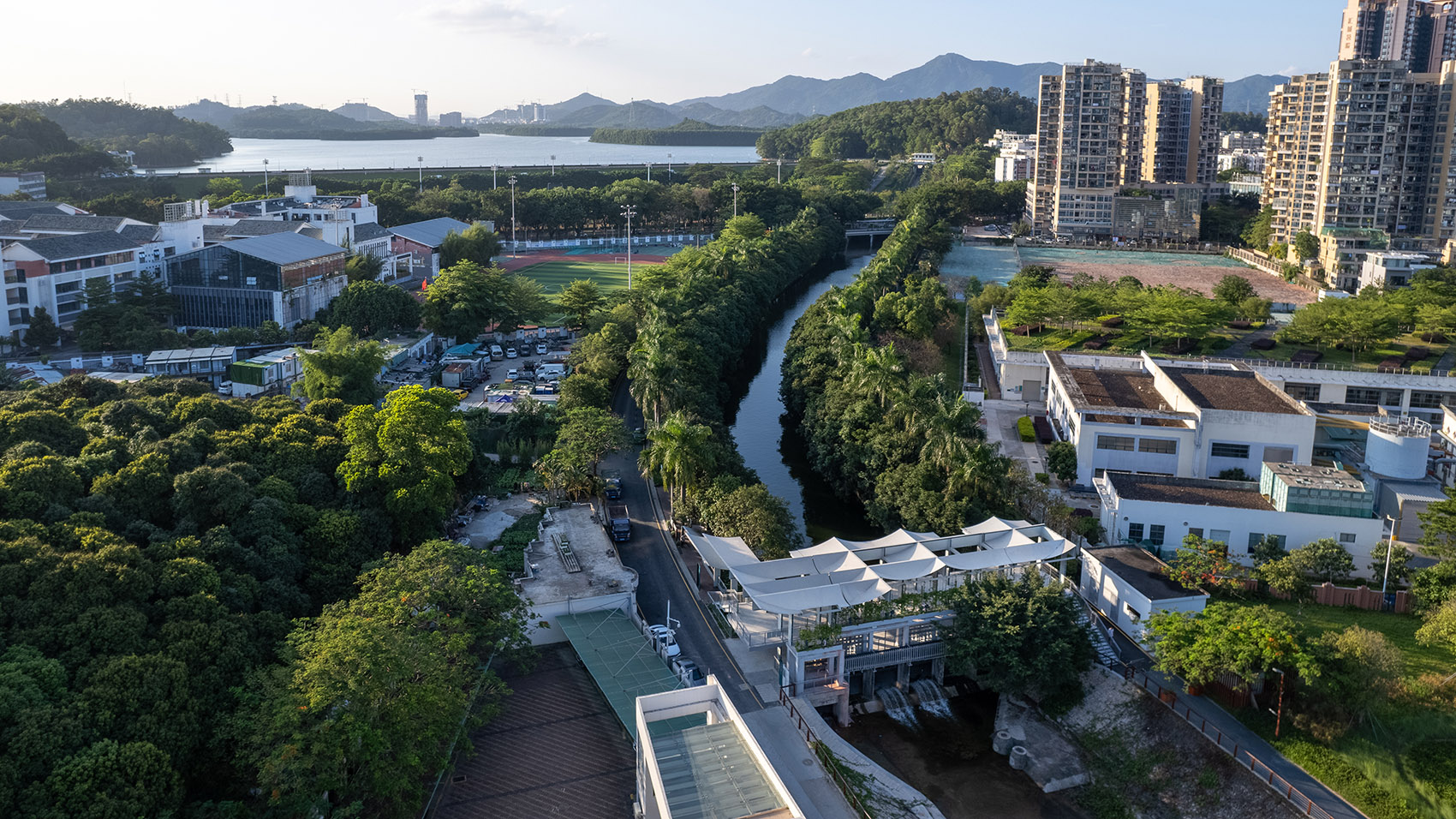

▼叠院织廊鸟瞰



城市脉络的织补 | 重新接入城市时空脉络的基础设施

第一次造访现场滨河两岸有一条窄窄的巡河水泥路，有很强的水利设施内部道路的特征，开放度以及同城市的关联程度较低，如何将原本的水利基础设置转化为城市的公共空间融入城市生活是我们首要关注的问题。

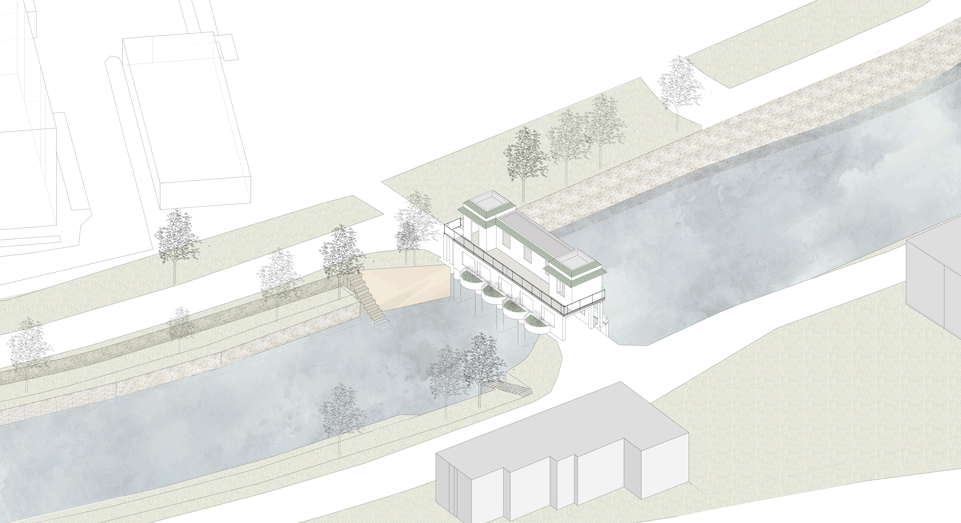

▼生成分析



我们首先将曾经横亘于排洪渠同大沙河交汇处的末端水闸纳入改造计划，将其改造成为一处开放的景观廊桥和入口提示，构筑“叠院织廊”景观节点。

▼林荫下看叠院织廊



另一方面通过沿河栈道和清水平台的建设拉近人与水岸风光的关系，在对环境周边人流动向分析的基础上增设了三组空间节点：“寻迹台”呼应九祥岭遗址公园；“对望台”应接西丽小学和西丽再生水厂的人流来向；“听风轩”呼应丽岛花园居住小区出入口。

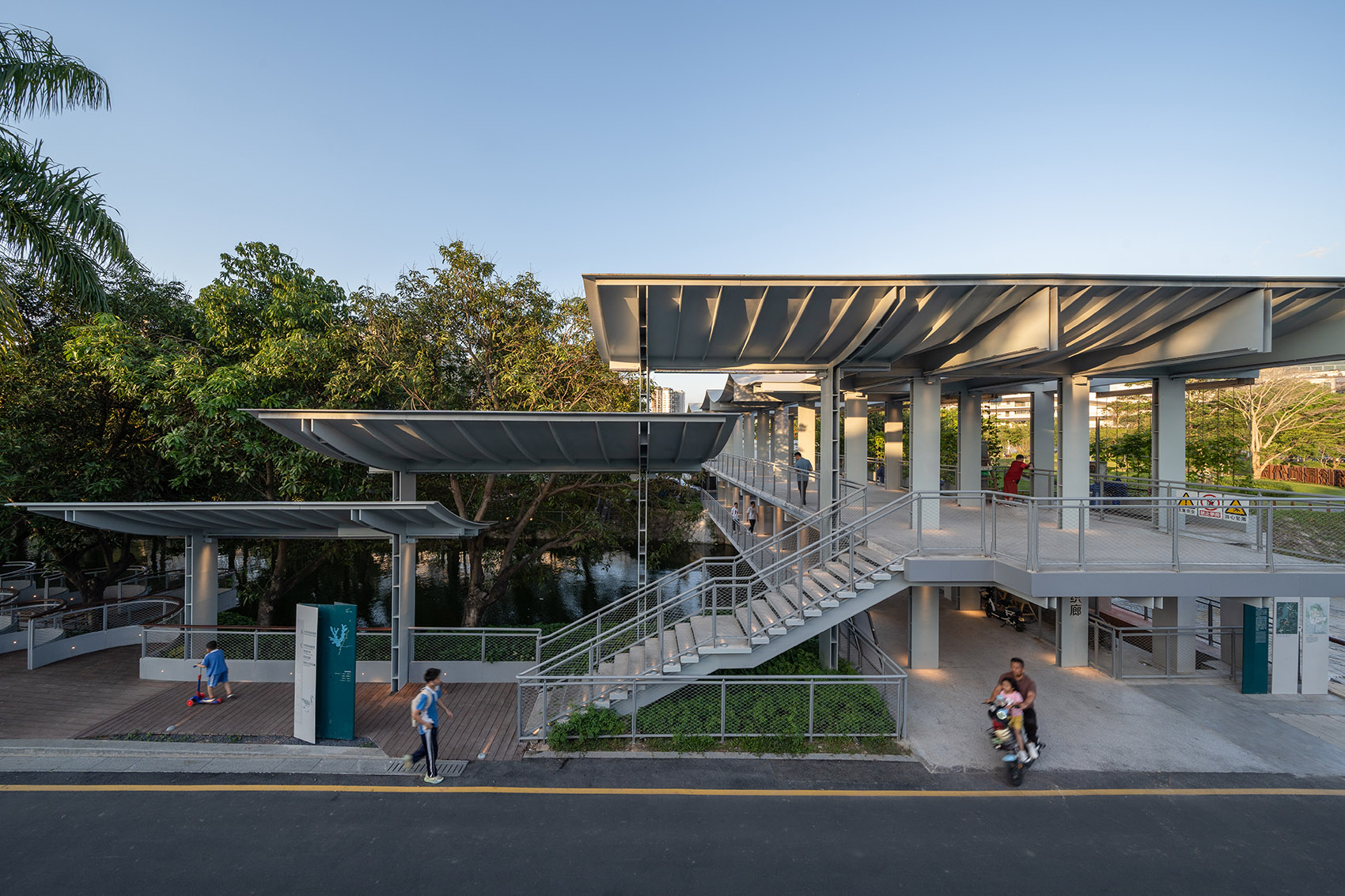

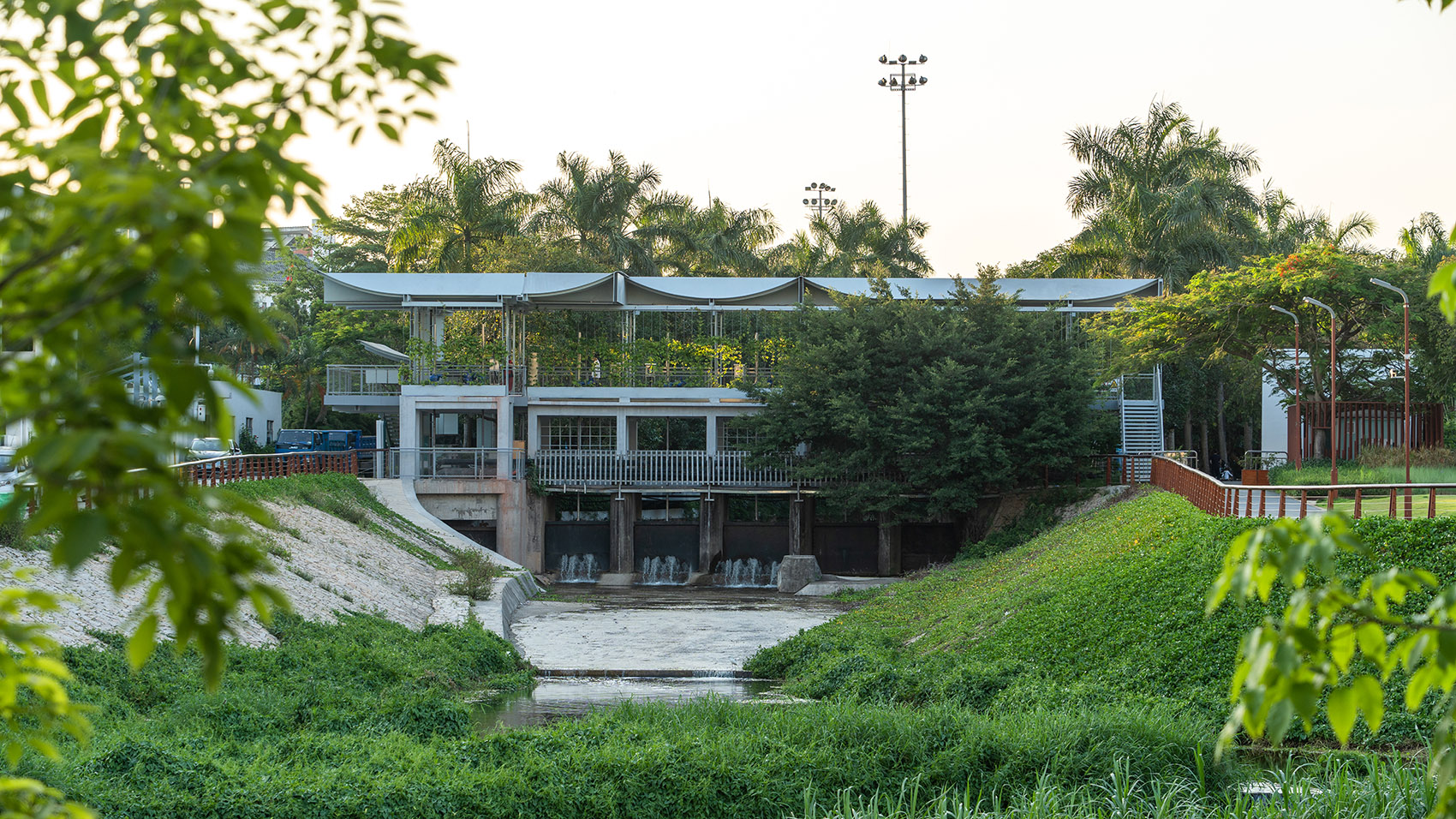

▼叠院织廊西入口

最后我们在西丽湖跨河人行桥上，拆除了原本桥头的实体围墙，将其转换成一处积极的场所——“观雨亭”，形成停歇驻足桥头观景的空间节点，将原本被隔绝开来的城市空间与水岸景色重新链接在了一起。

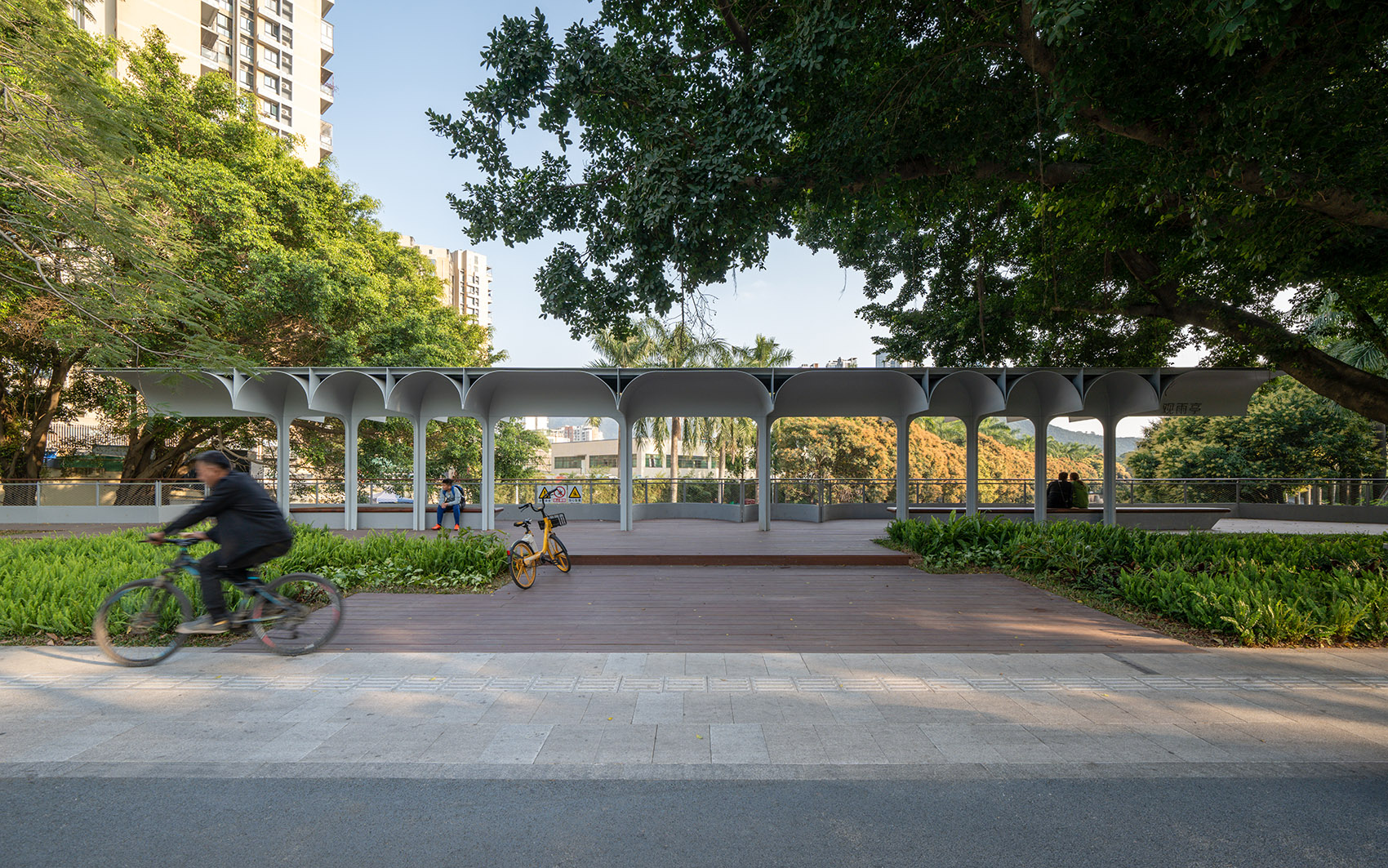

▼沙河西路看观雨亭



▼观雨亭眺望水面

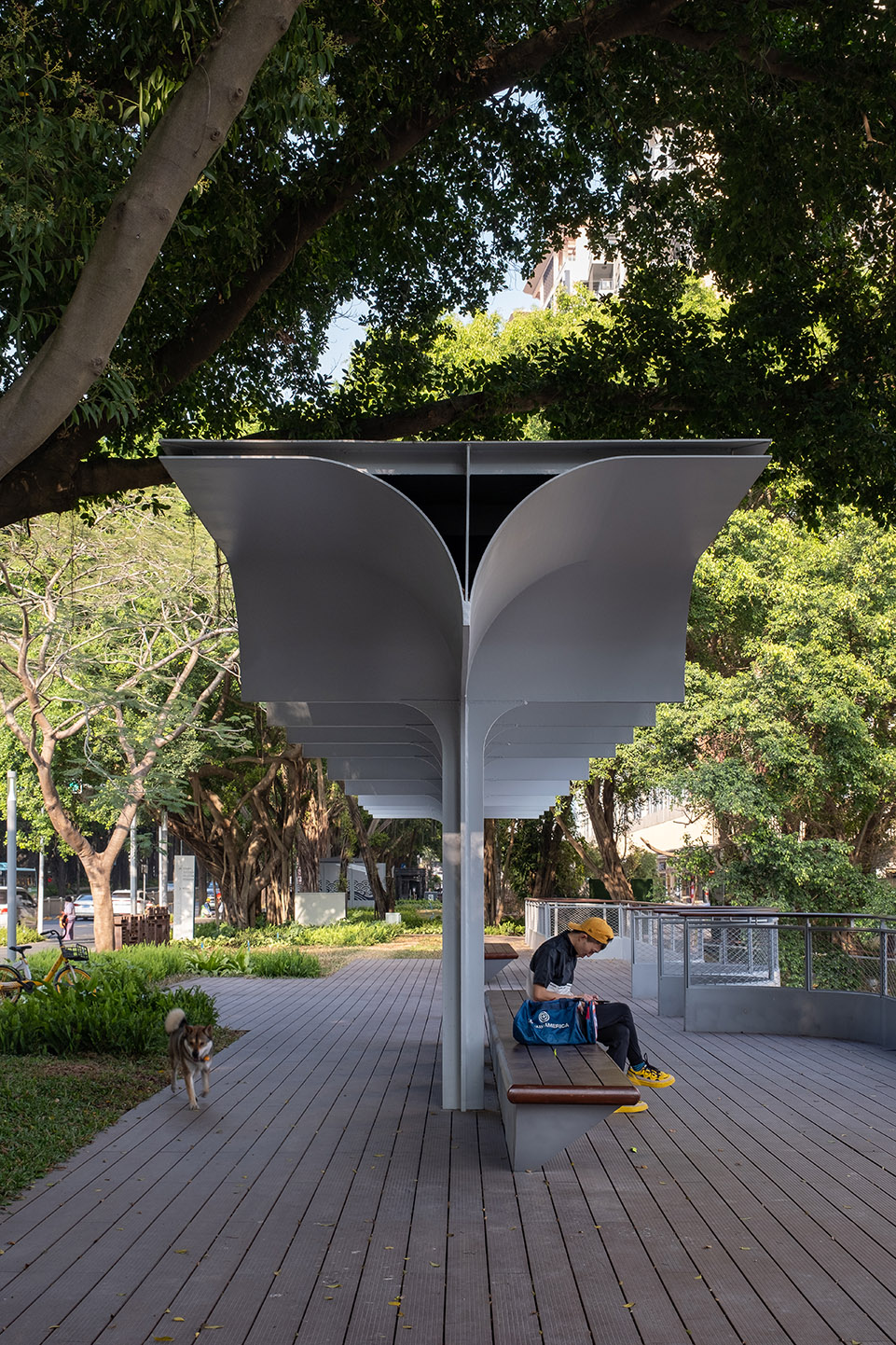

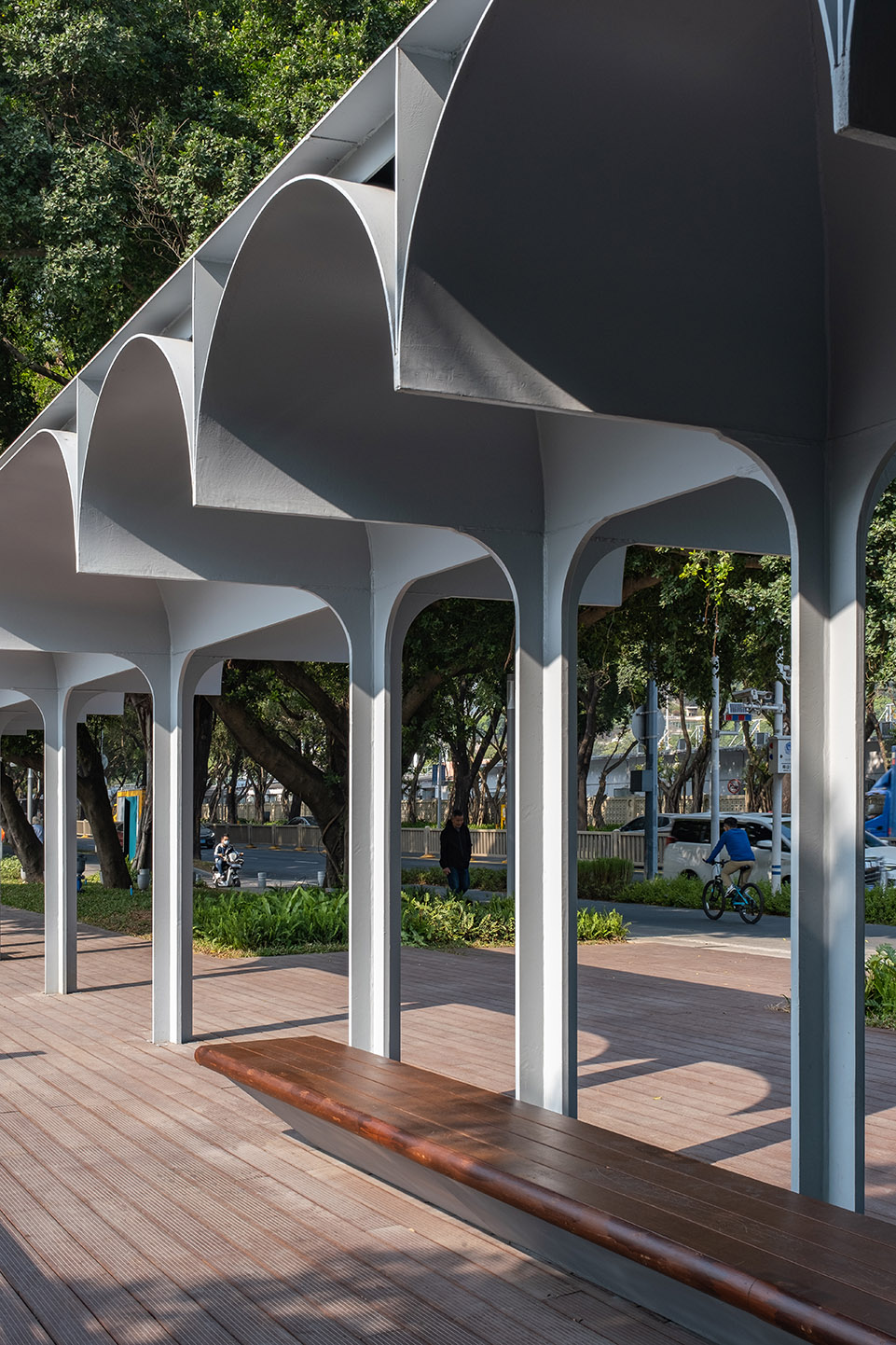

▼观雨亭休憩座椅

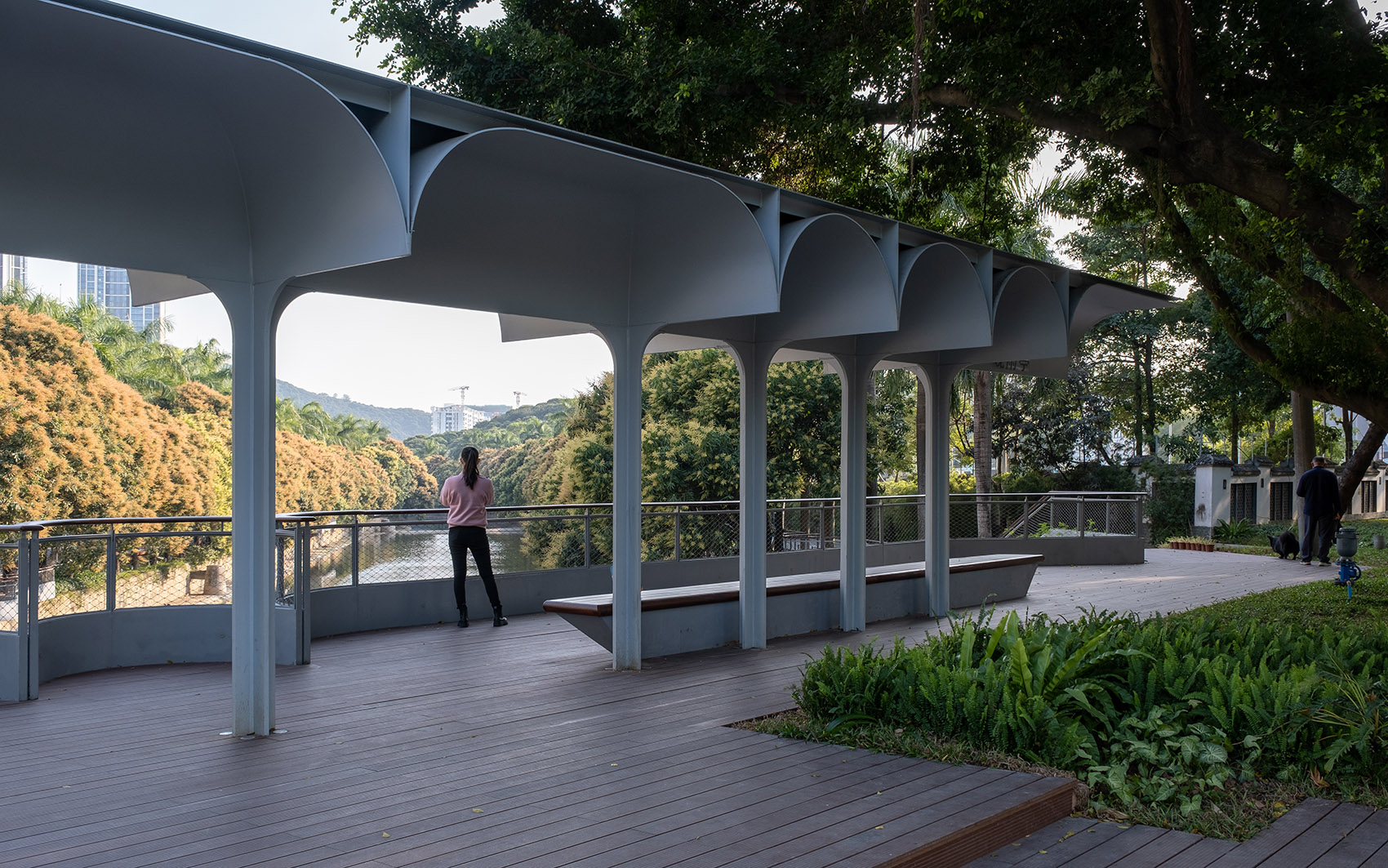

▼观雨亭休息长廊



水工设施的再生 | 从封闭的基础设施到开放景观廊桥

西丽水库排洪渠末端水闸建于2002年，2018年闸门拆除结束了其作为水利设施的使命，2022年西丽湖碧道工程建设将该废弃的水利设施进行改造，使得原本封闭的基础设施转变成为向所有市民开放的景观廊桥，人们来到这里或穿行或驻足均能享受碧道的美景。

▼叠院织廊轴测爆炸图



二层廊桥不仅为观览碧道景色提供了空间更是照应了未来沿河规划道路建设后廊桥继续延伸作为跨街天桥的诉求，届时其将成为城市慢性体系连续不断的更为重要的一环。曾经的被废弃的水闸也从环境中的消极元素转变成为一处充满温情的场所，为美好的城市生活中继续焕发能量。

▼叠院织廊水岸倒影



水景的重塑 | 从基流不足排洪河渠到景观水系

原水闸为5孔闸，行洪过流截面不满足100年一遇的防洪标准；通过新增一孔长15米，行洪界截面为3.0×2.5m涵闸解决了该段历史遗留的行洪安全问题。



现状常水位只有0.5米，浆砌石的堤岸高度约为2米，基于对现状混凝土闸洞的结构安全性论证分析得知其结构的承载力依然良好，因此复装直立式闸门提升常水位高度到1.5米来保证景观挑台亲水性的需求，同时也为水下生境的形成提供了更好的条件，而结合垂直绿化的水闸改造也提升了其景观性与生态性，这使其同时成为了城市景观生态脉络中的重要环节。

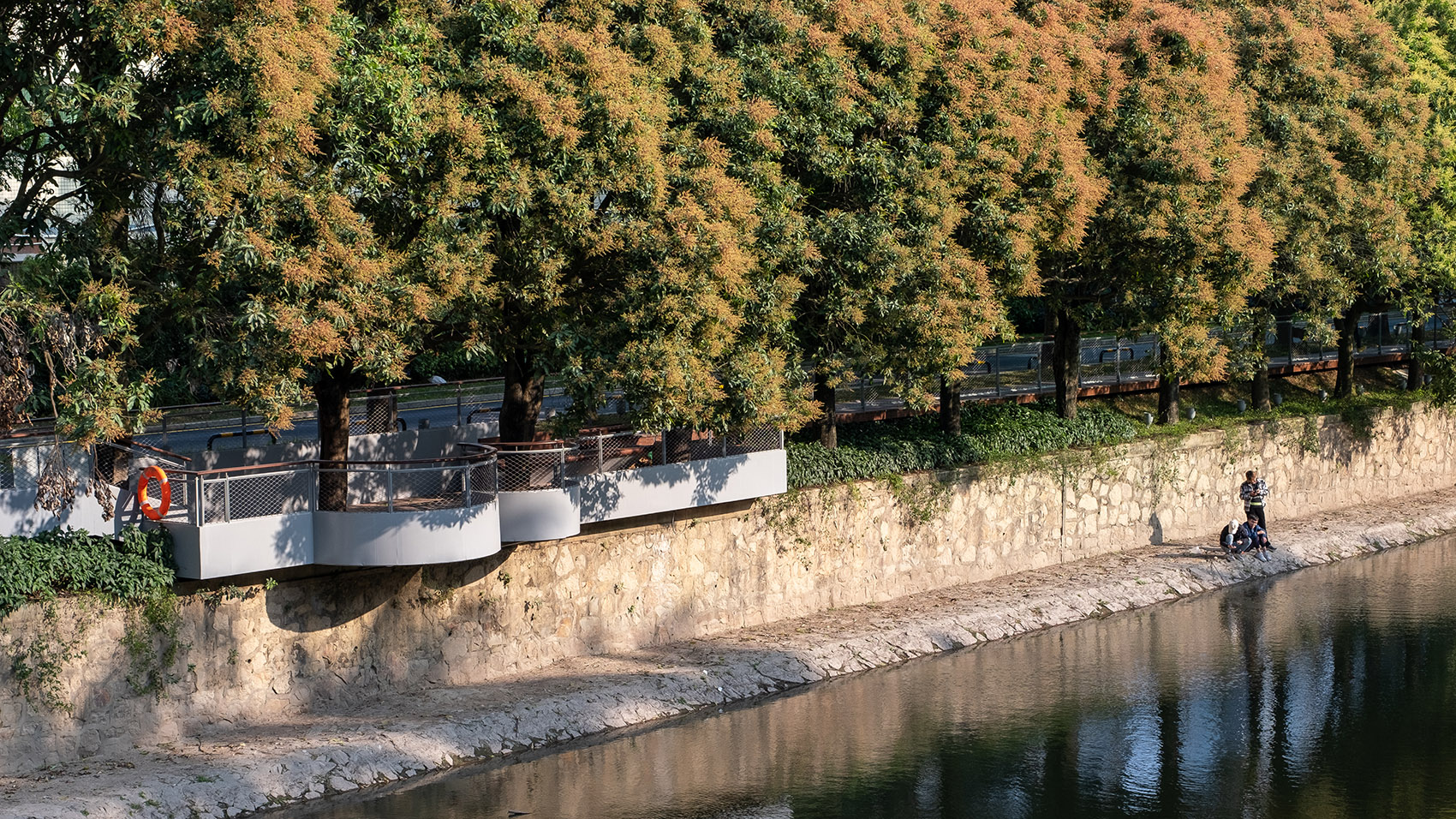

▼排洪渠景观挑台



岭南的再现 | 以创新型的钢结构演绎独有的岭南特色

水闸的改造保留了原有一层混凝土结构拆除了原有较为封闭且质量不佳的二层设备用房，与原有混凝土结构之上“嫁接”轻盈的钢结构廊架。二层连廊采用层叠的屋面和飘逸的曲面金属坡屋面来呼应广府特色民居的第五立面和院落布局形制，形成叠院景观。

▼叠院织廊二层连廊



而廊桥的设计又极具创新性，通过钢板之间的巧妙组合形成柱、梁、屋面，最大限度呈现出廊桥轻盈通透的空间效果，以独创的方式演绎出岭南特色，以求传统文化的传承与新生，这也是“叠院织廊”得名之处。而“观雨亭”、“听风轩”的形态也来自于岭南民居聚落里连绵不断的镬耳山墙的映象转译。

▼休息挑台看观雨亭

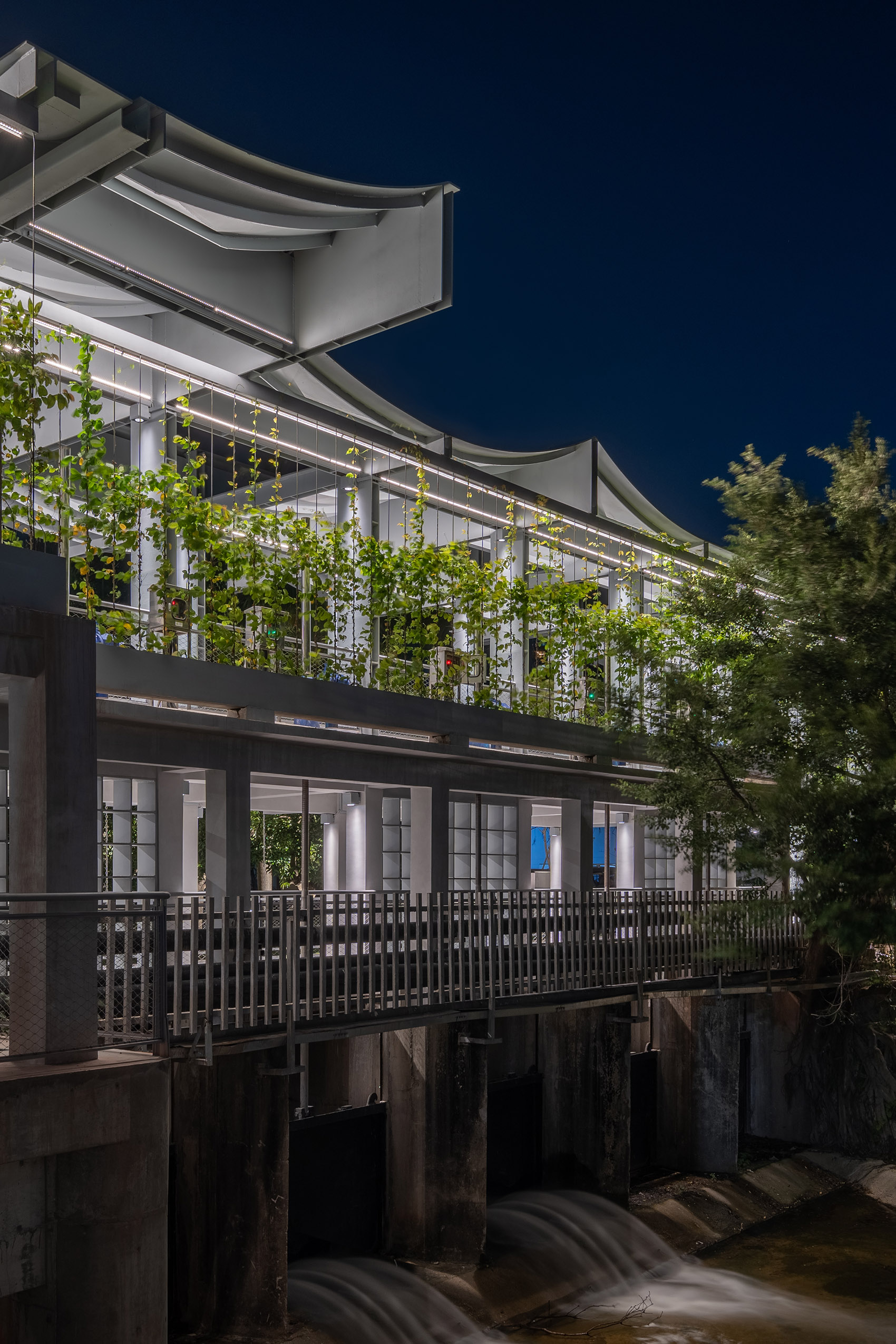

▼南立面夜景

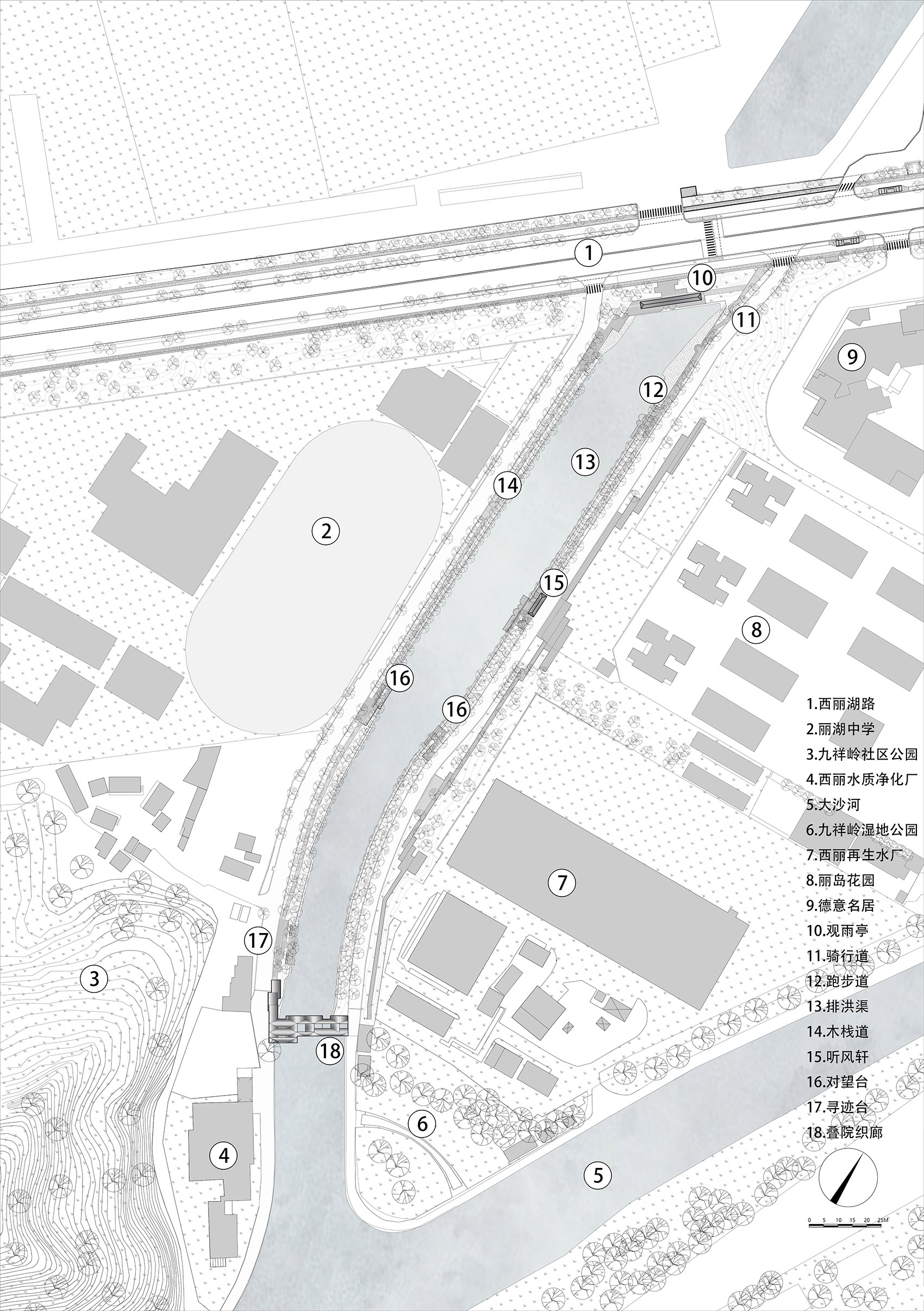

▼排洪渠段总平面



▼叠院织廊负一层平面图

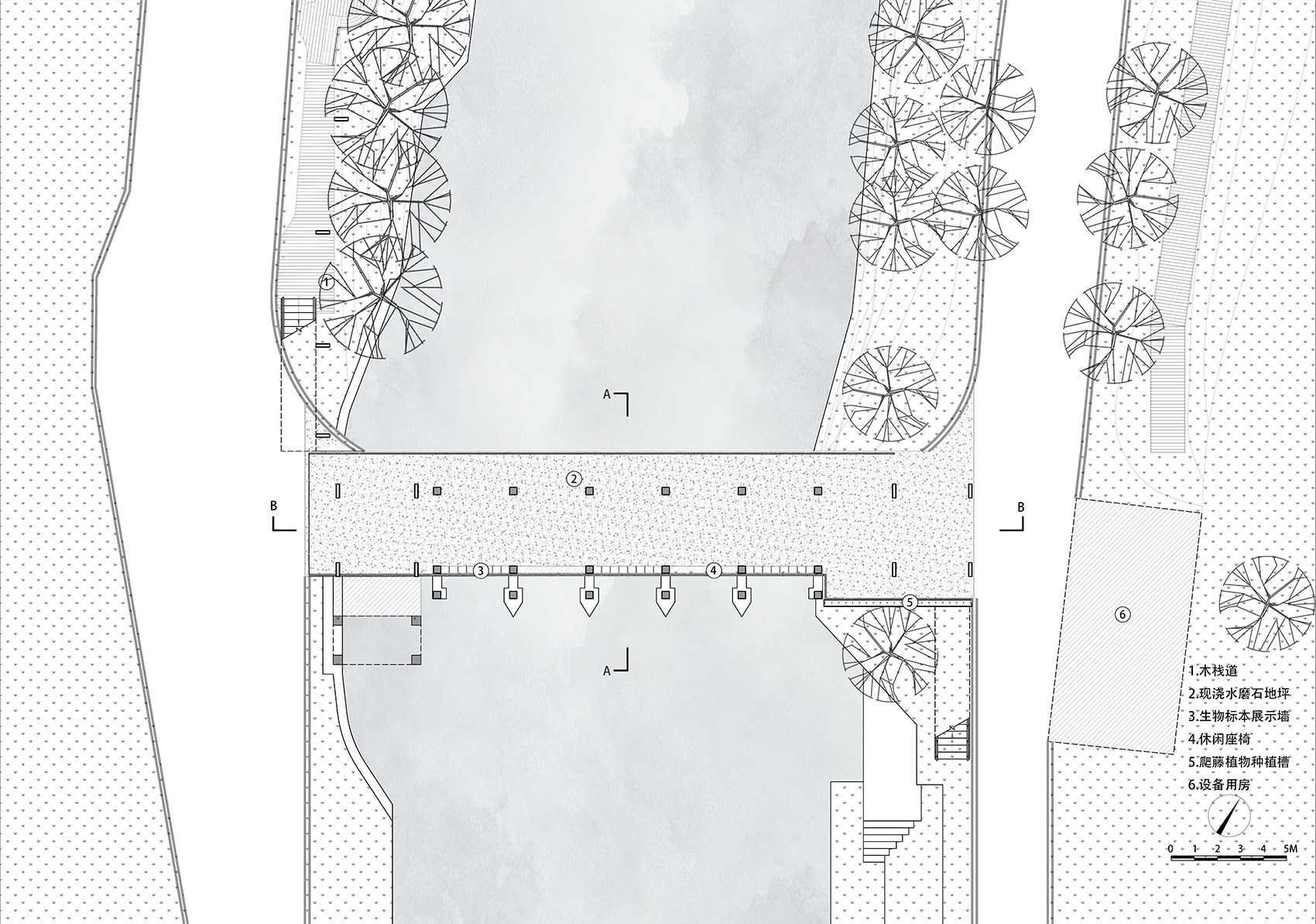

▼叠院织廊一层平面图

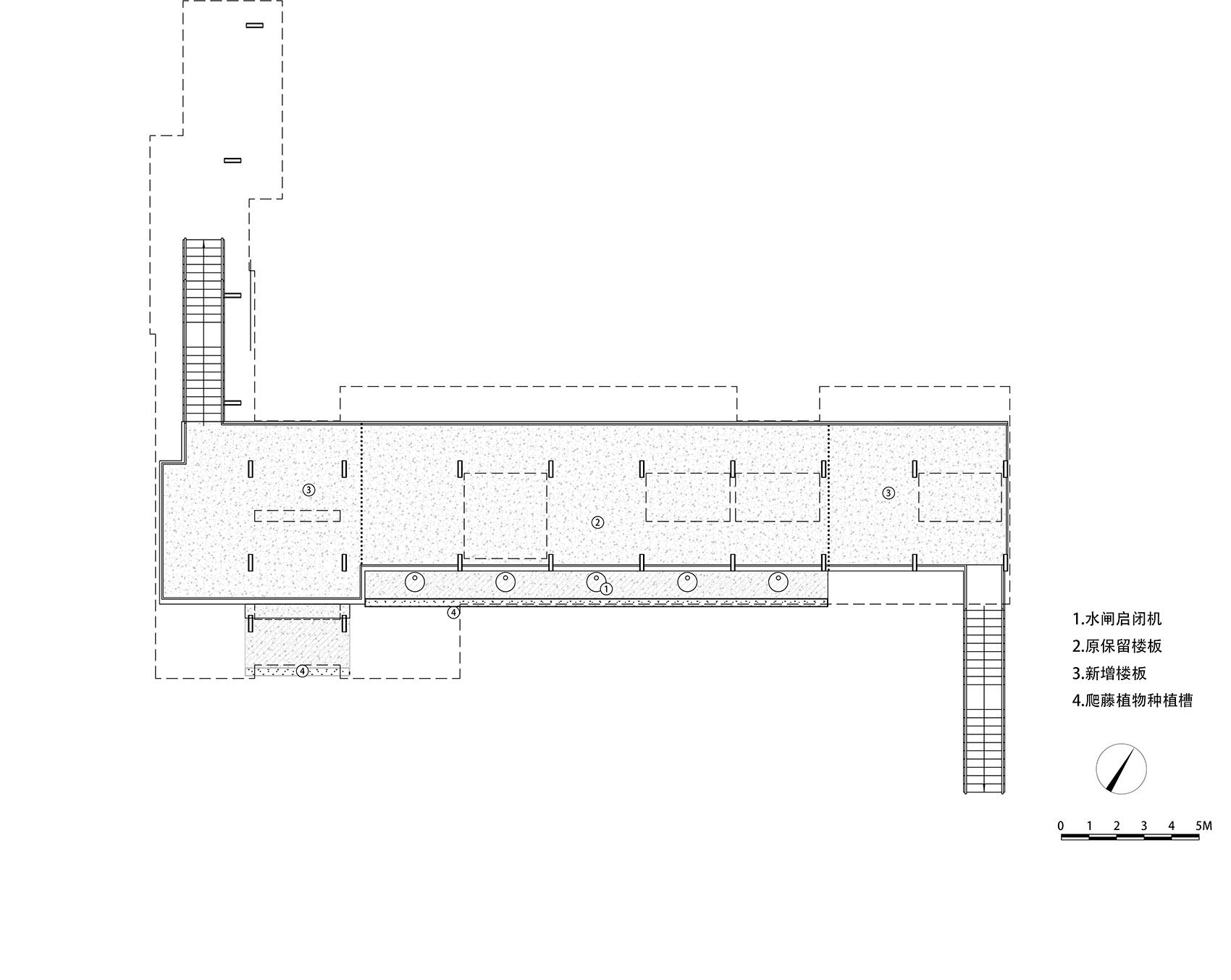

▼叠院织廊二层平面图

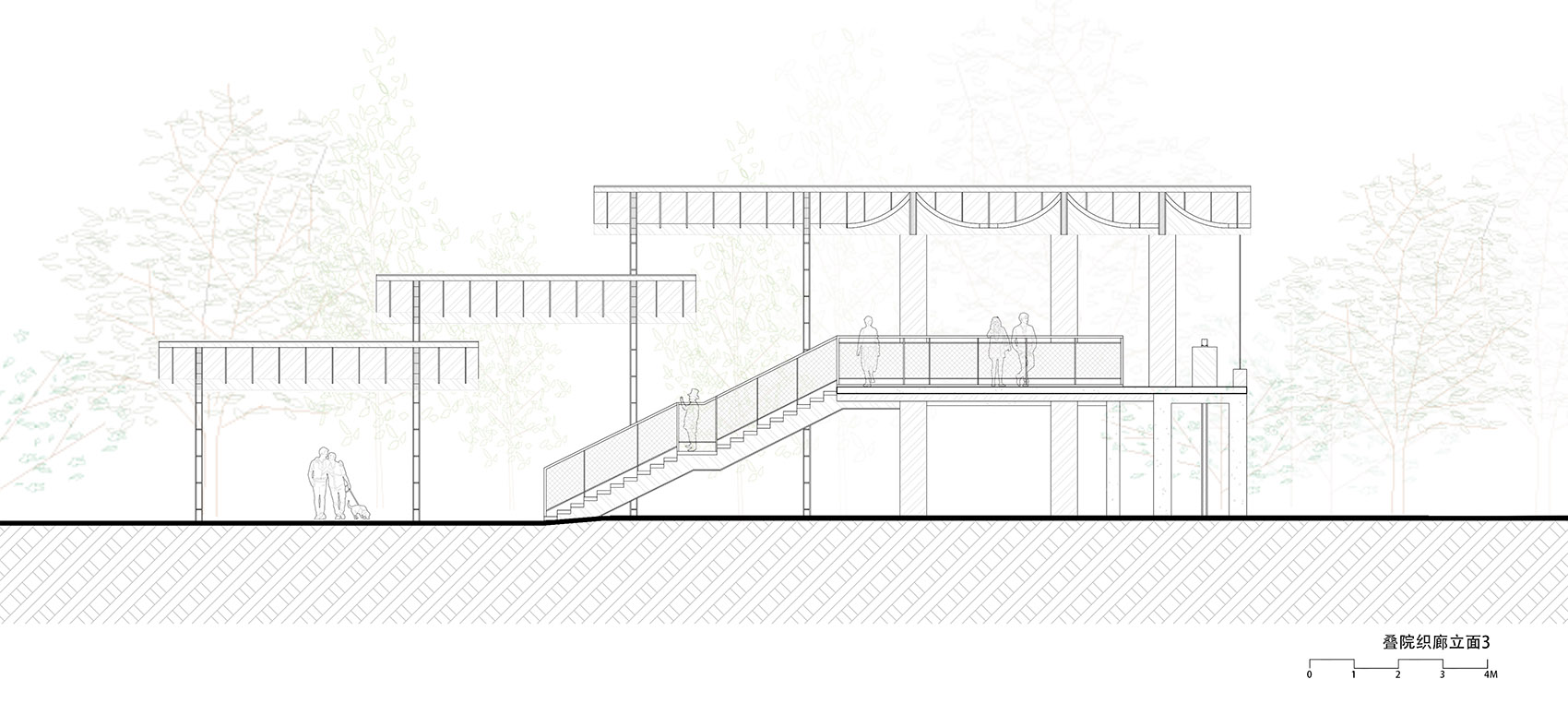

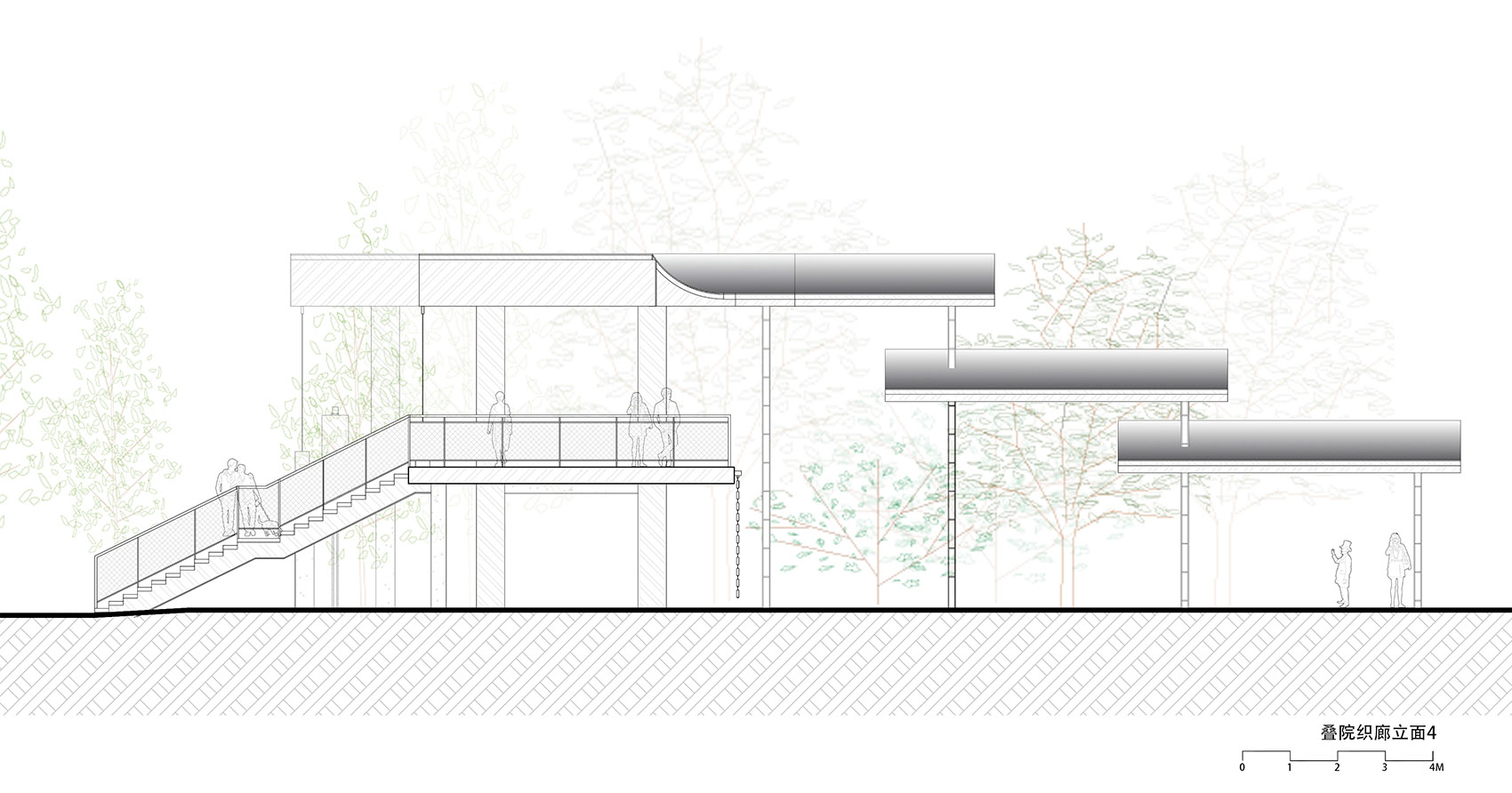

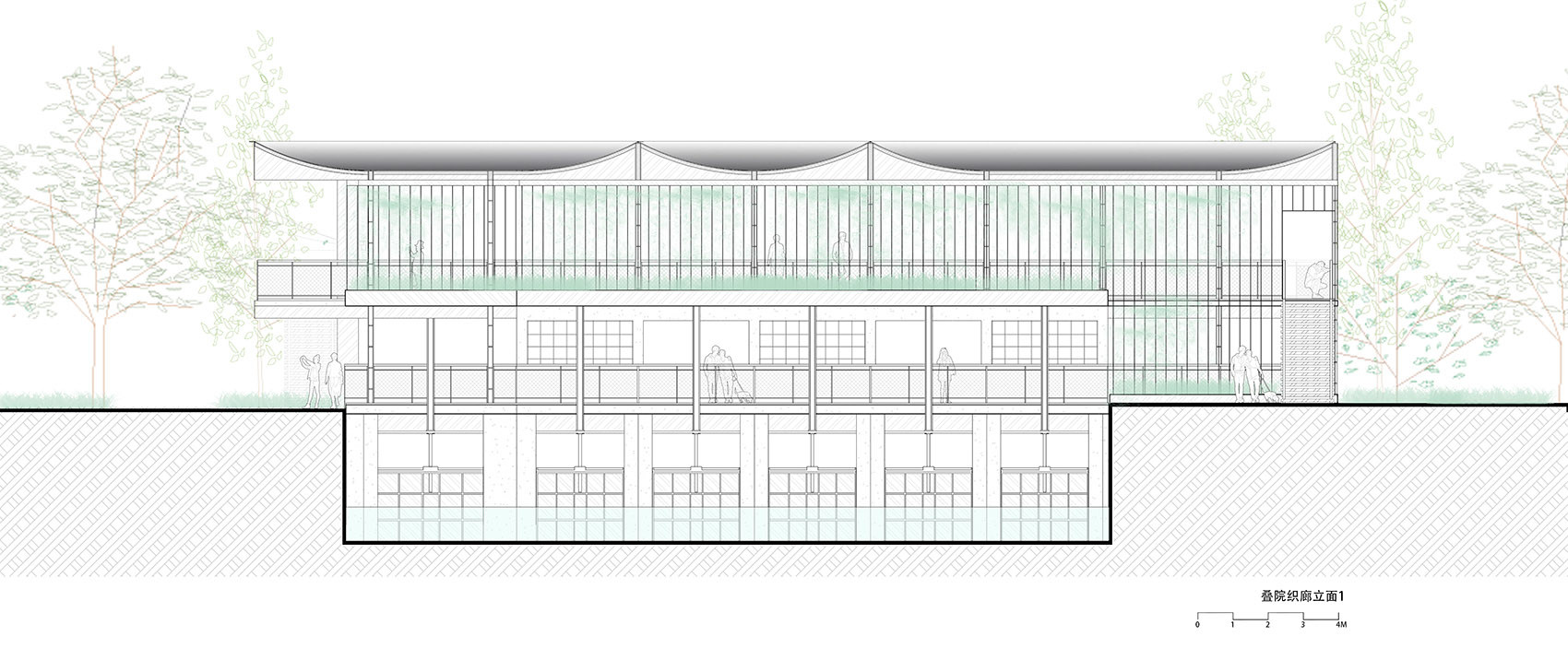

▼叠院织廊立面

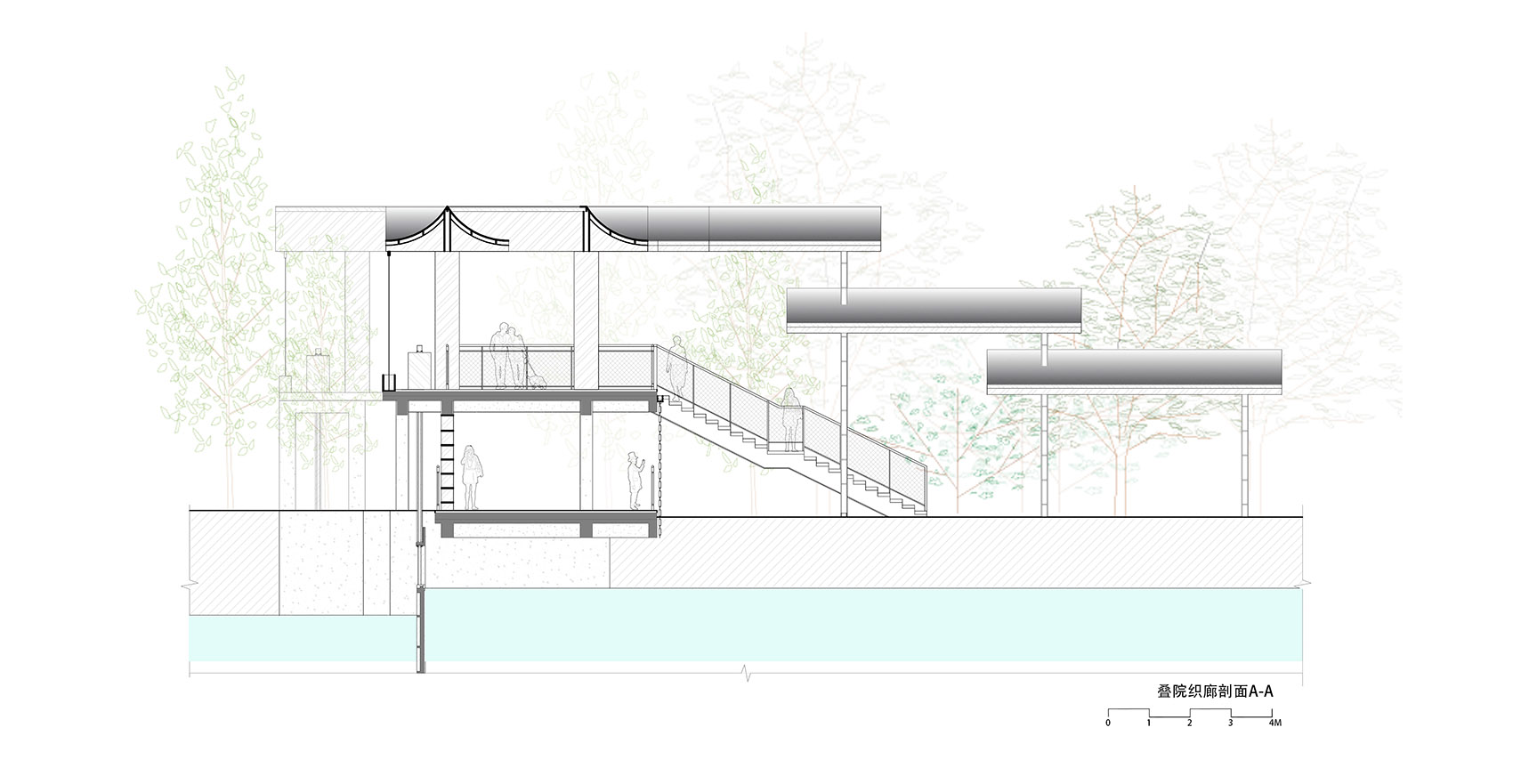

▼叠院织廊剖面A-A

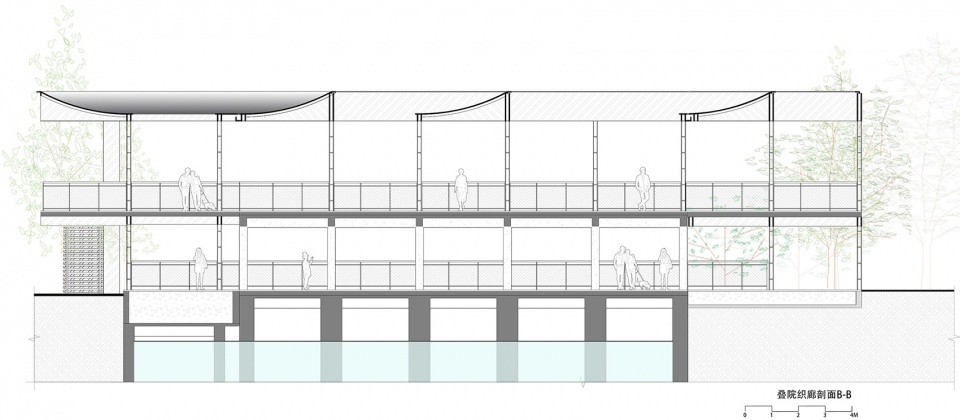

▼叠院织廊剖面B-B

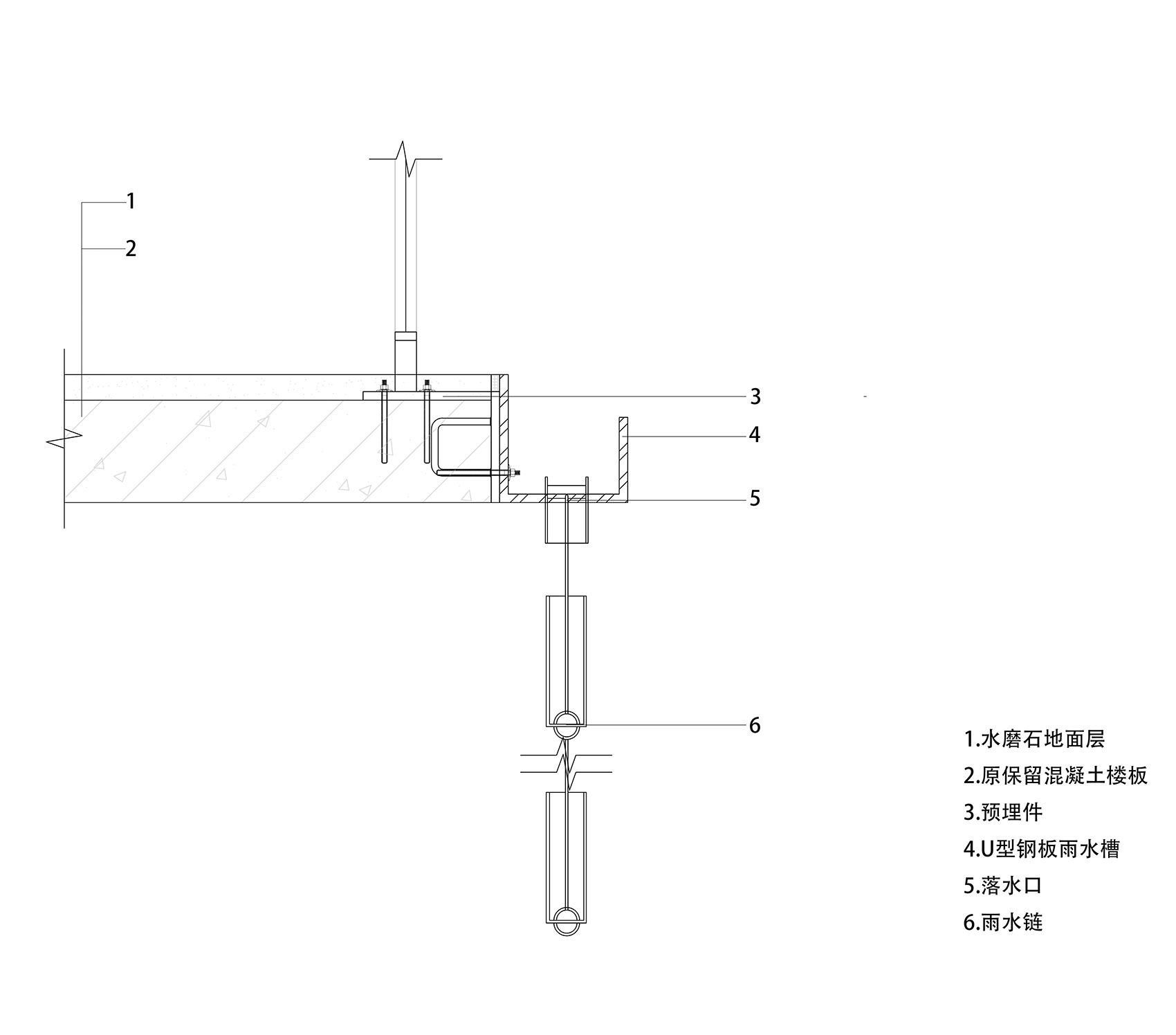

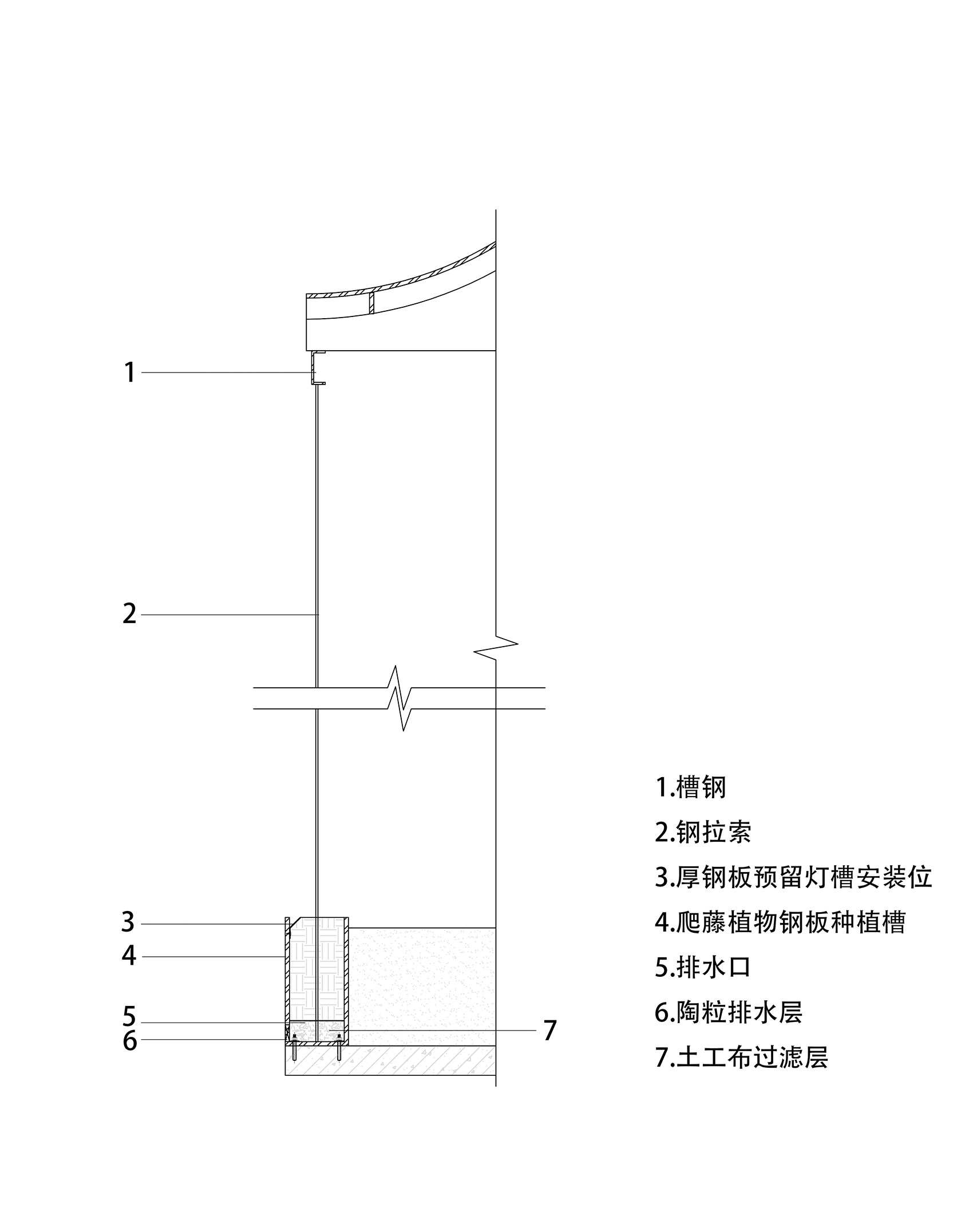

▼细部大样

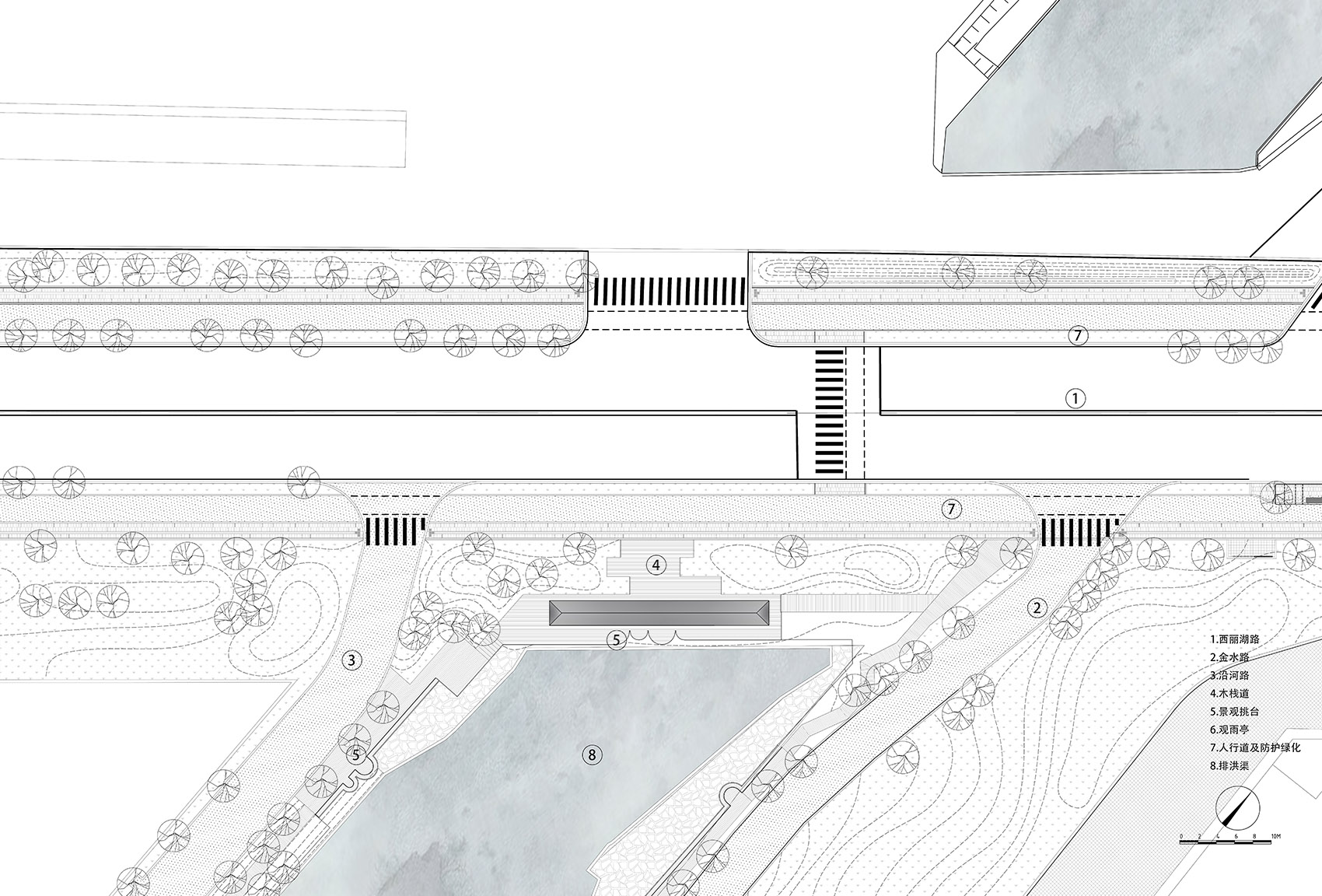

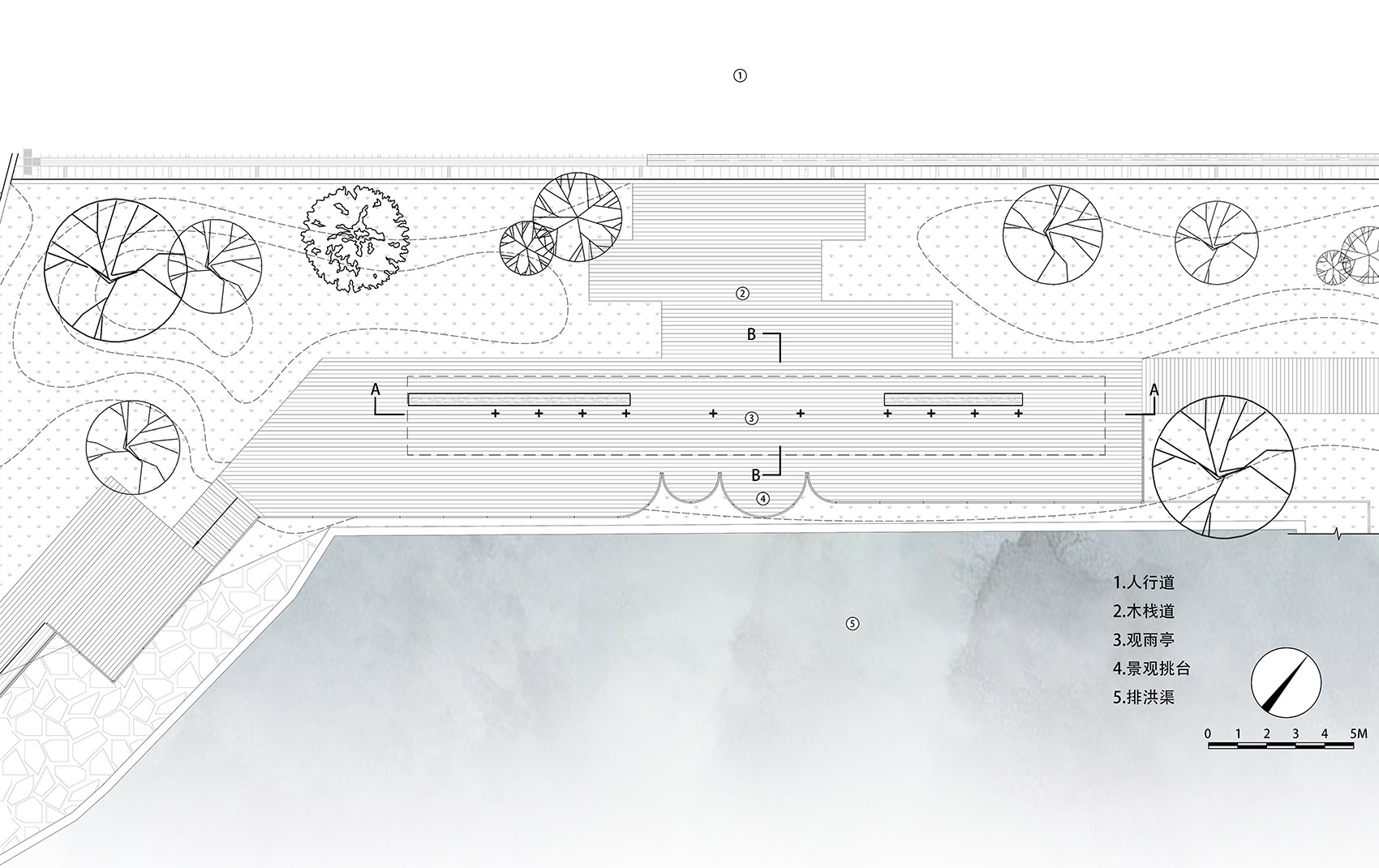

▼观雨亭总平面

▼观雨亭一层平面

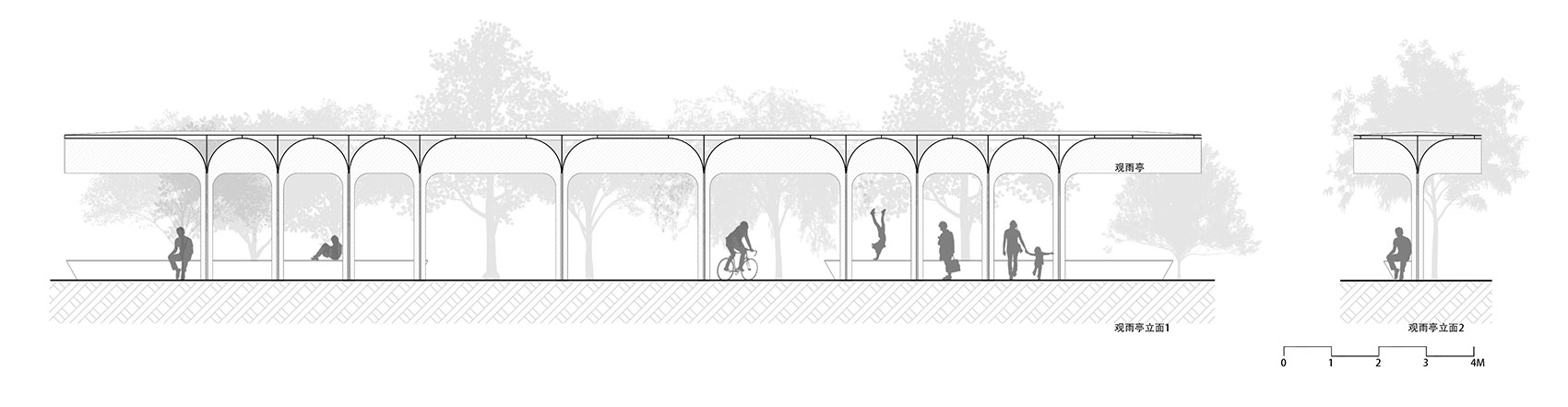

▼观雨亭立面



▼观雨亭剖面

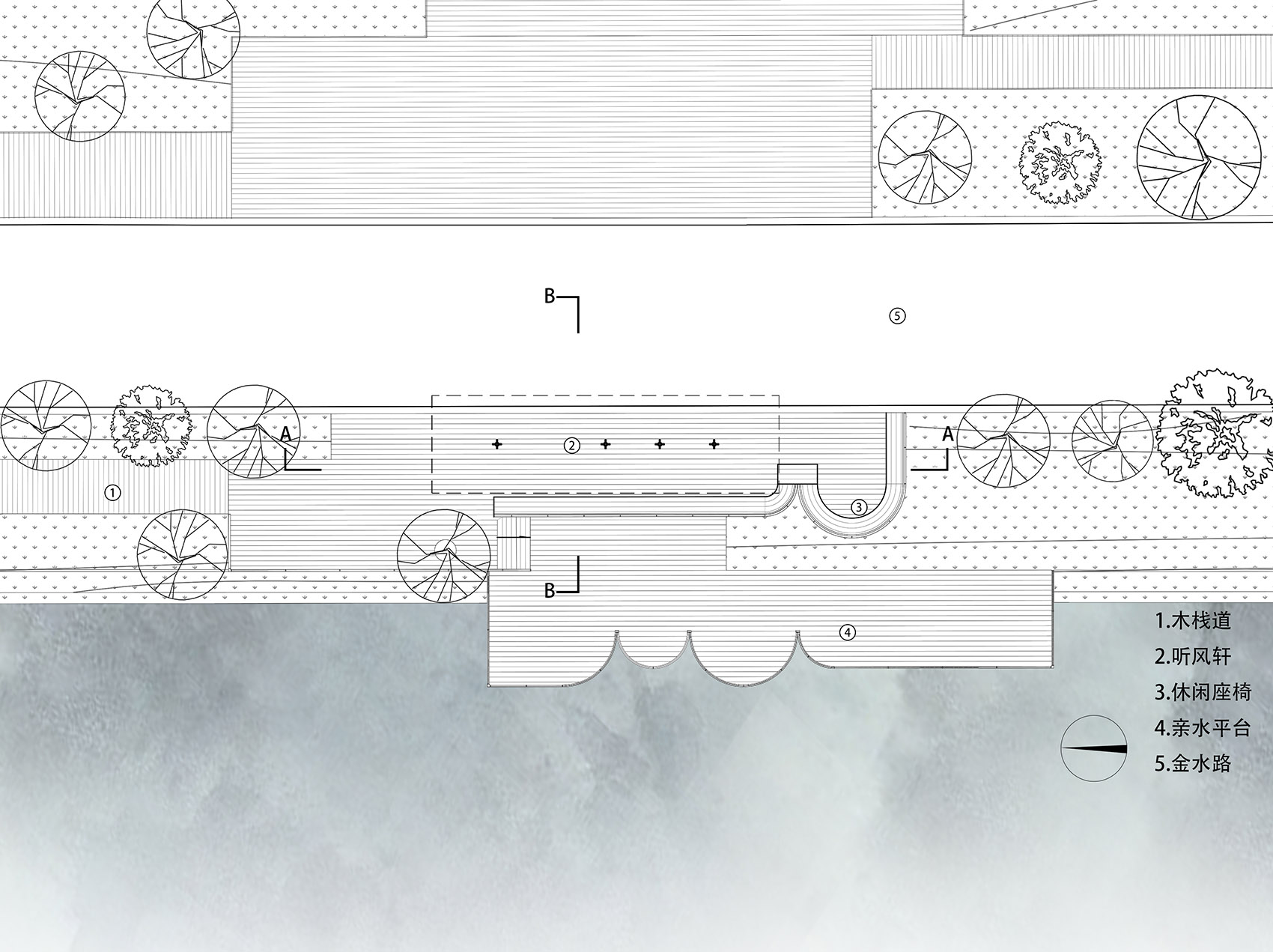

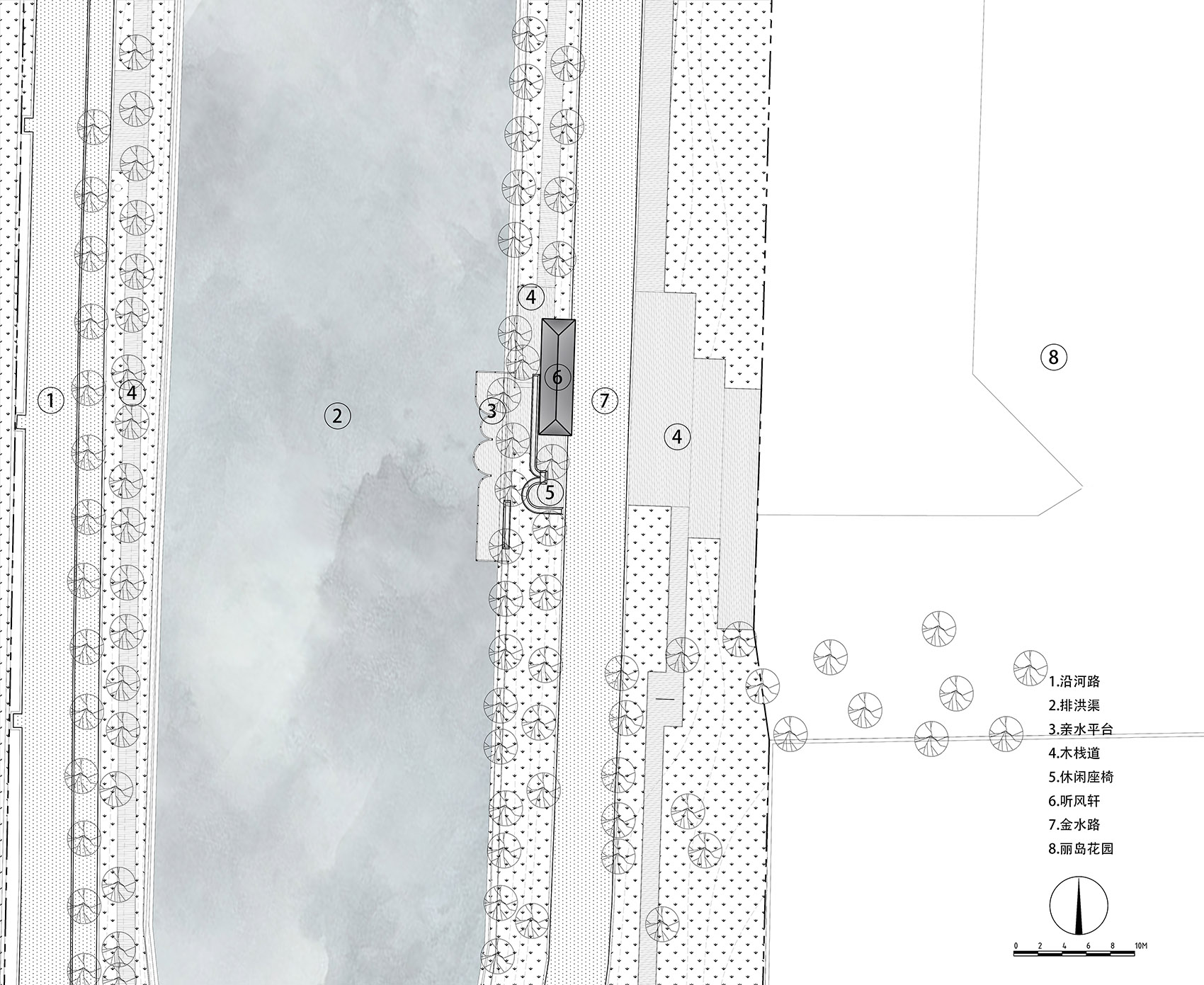

▼听风轩总平面



▼听风轩一层平面



▼听风轩立面

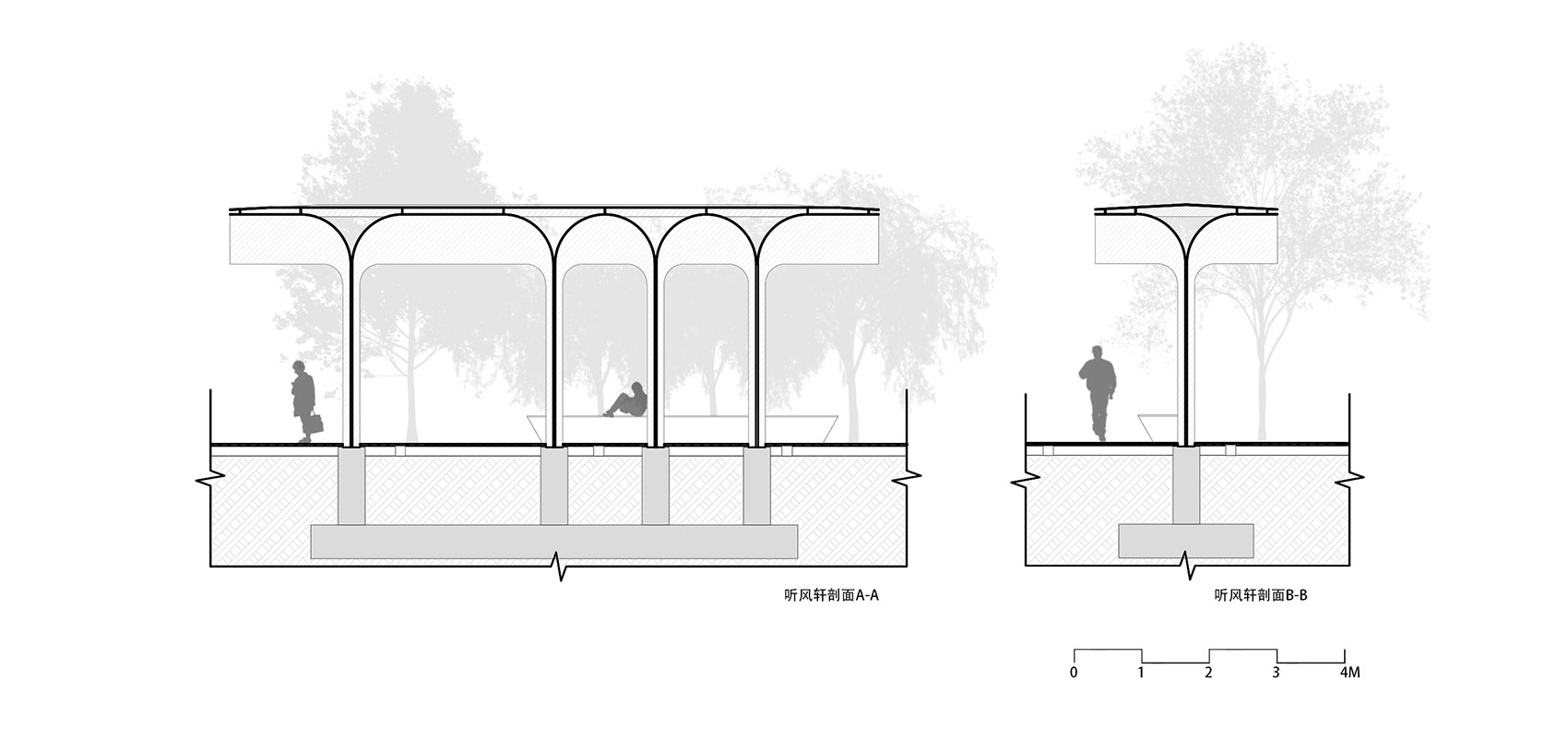

▼听风轩剖面



项目名称：深圳市南山区环西丽湖绿道（一期）西丽水库排洪渠段景观设计
项目类型：公共建筑设计、交通建筑设计、景观设计、滨水景观设计
项目地址：中国 · 深圳
建筑设计/景观设计：同济原作设计工作室
主创及设计团队：章明、张姿、秦曙、羊青园、李雪峰、黄飞鸿（实习）

结构设计顾问：王金花、牟洁
施工方：深圳市南山区工务署

代建单位：华润置地有限公司
深化设计单位：深圳翰博设计股份有限公司（秦操、黄俊勇、甘海涛、姚英豪、狄宏亮、肖育玲）（设计总包、景观施工图设计）；申都设计集团深圳分公司（陈国栋、陈静儿、常永贤、万励昆、尚双双、刘文涛）（建筑施工图设计）；柏涛国际工程设计顾问（深圳）有限公司（吴昀泽、高义奇、刘红星)（钢结构深化设计）；利亚德智慧科技集团有限公司（罗会胜、焦云雷、张泽）（灯光顾问）

用地面积：17887㎡
建筑面积：496㎡
摄影版权：张超
