崇明建筑生态实验|

崇明体育训练中心1、2、3号楼位于上海市崇明岛，是崇明国家级体育训练基地一期项目核心轴线起点。训练基地的定位为构建“训练、科研、医疗、教育”为一体，国际先进、国内一流，高科技、多功能的现代化国家级体育训练基地。其中，1、2、3号楼是专业训练区配套的公共服务设施， 1号楼为运动员公寓及管理楼，2号楼为科研医疗楼，3号楼为教学楼。设计关注到生态岛背景下建筑生态实验这一命题，以性能为出发点去探索环境、建筑、系统的协同关系，尝试为崇明“国际生态岛”的建筑范式提供一个生态实验的样本。



▼项目概览

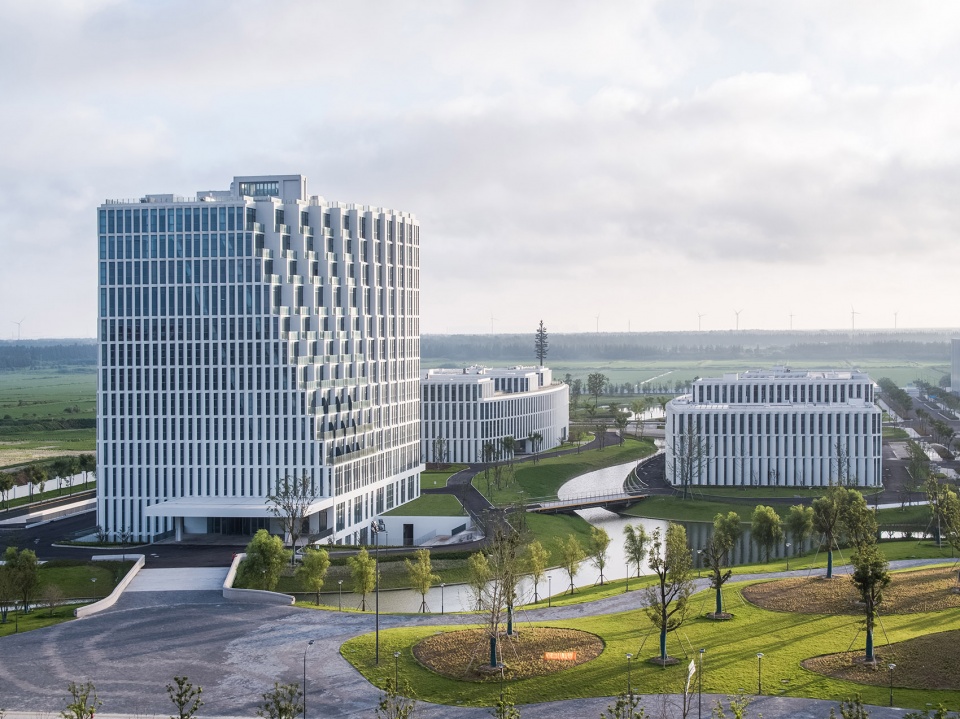

▼整体俯瞰

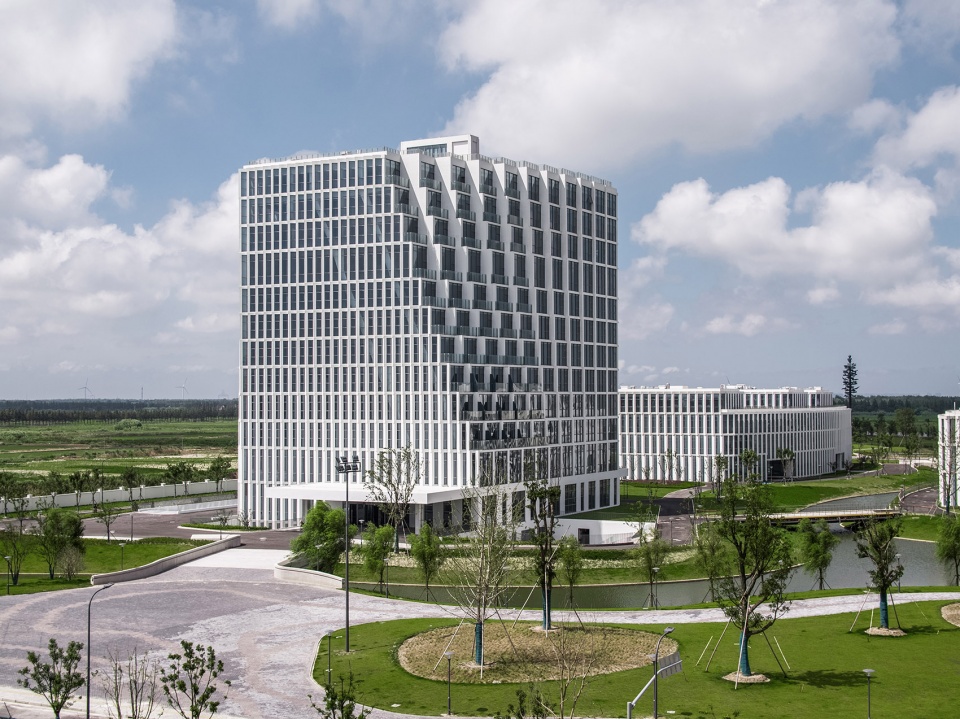

▼1号楼外观

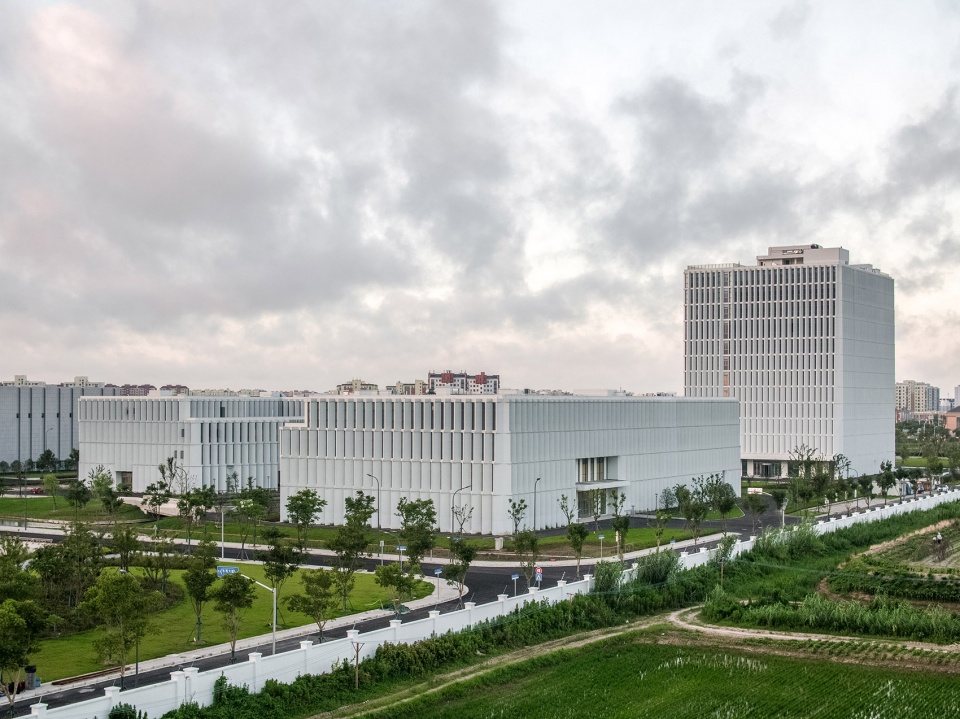

▼从中央绿轴看向2、3号楼

崇明是上海面向长江入海口的重要生态屏障，为高度的城市化与自然系统之间提供面向未来的缓冲空间。崇明国家级体育训练基地位于城镇边缘与大片农田、湿地的过渡地带，城镇肌理在城市建设的影响下趋于同质，与复杂多样的生态环境形成了鲜明对比。

▼基地所处湿地与城镇过渡地带

建筑群布局关注气候响应，采用环境整体生态模拟计算，将风、光、日照等作为基本参数，进行系统的性能评估与优化。设计采用顺势利导的保留策略，在三幢建筑之间创造一种柔性的界面，成为场地夏季主导风向的通廊。湿地水面亦作为一种热力学介质起到降温的作用，为建筑集群提供了一个多样的原生态湿地自然系统。



▼建筑集群布局模型

▼风环境模拟

▼响应气候的建筑集群布局

2、3号楼弧形的界面促进了夏季风的顺畅流动，在底层采用架空的格局，让生态景观轴的湿地延伸进入建筑庭院之内，形成自然风面向庭院的渗透。

▼2号楼弧形界面及底层架空

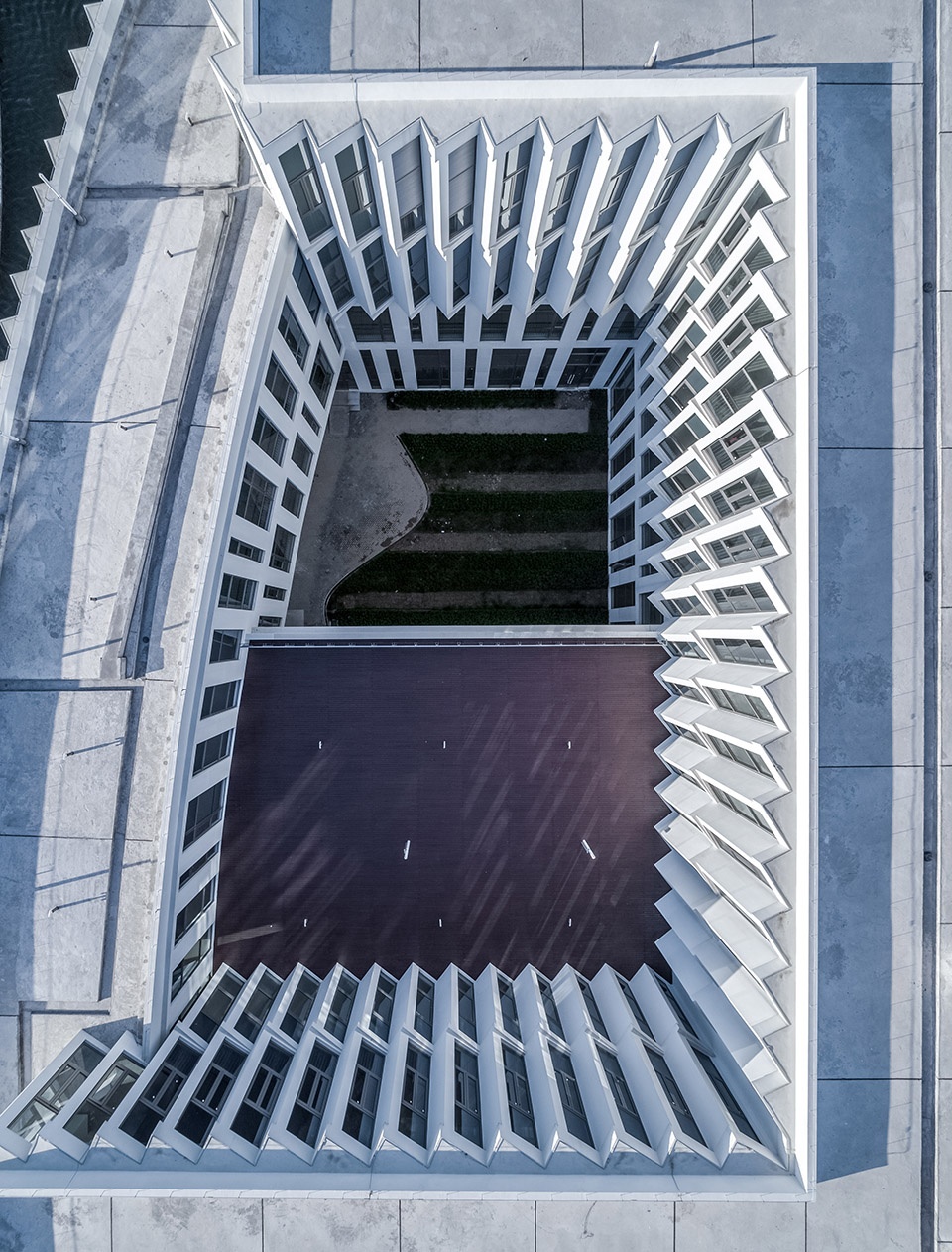

▼2号楼内部庭院鸟瞰

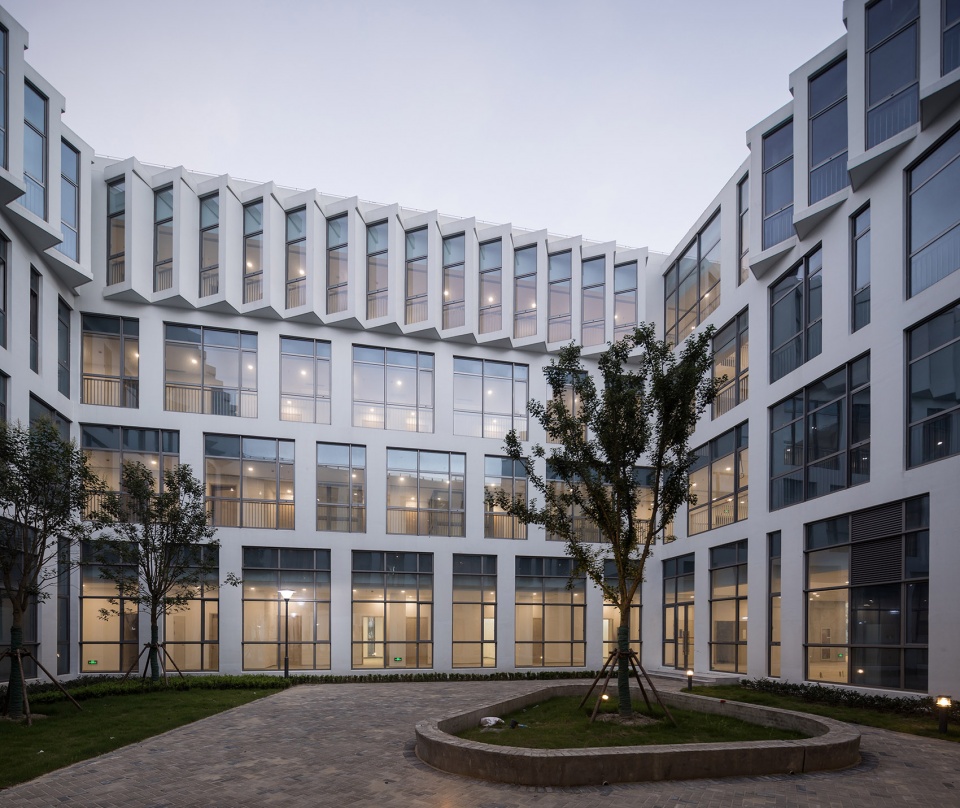

▼2号楼内部庭院

▼3号楼内部庭院鸟瞰

▼3号楼内部庭院

1号楼结合地下一层的餐厅设置下沉庭院，可引导风通过建筑立面的开口进入内部空间与中庭。

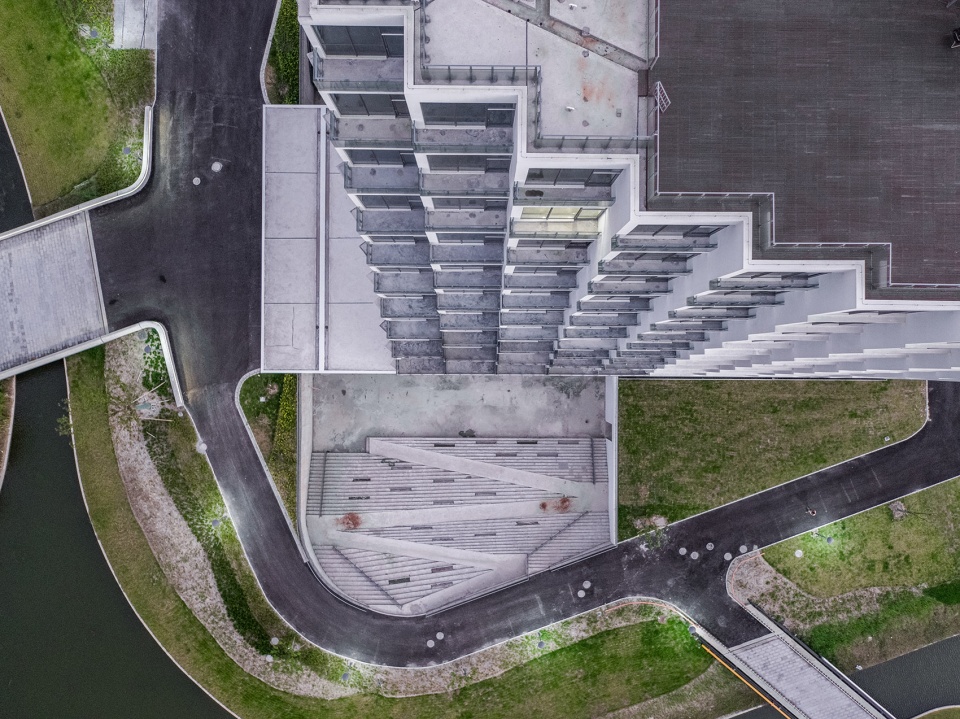

▼1号楼下沉庭院

同时，1号楼面向南向建筑形态采用自下而上的扭转，最大化获得自然风的流畅与上部办公的南向日照。

▼1号楼立面

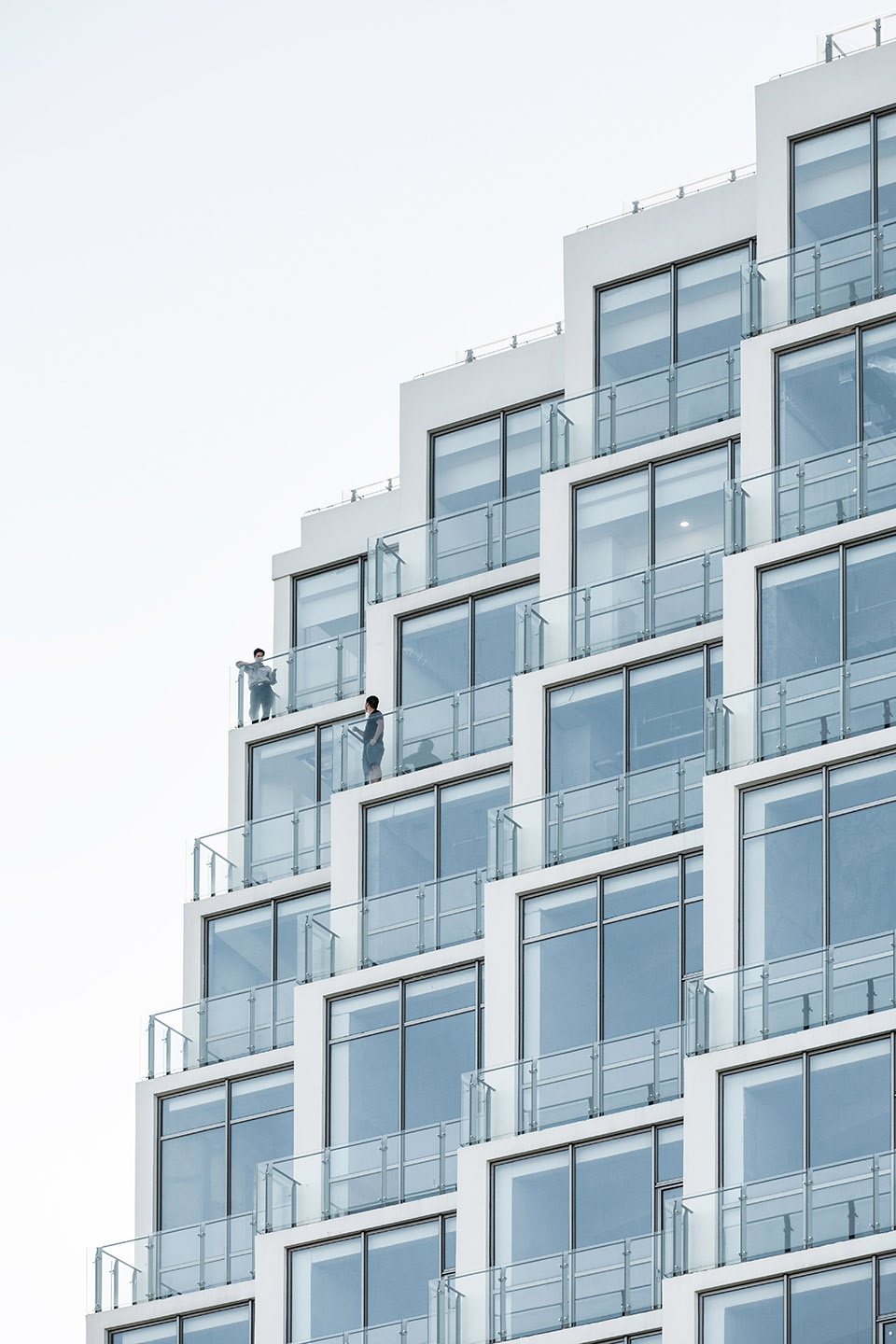

▼自下而上的扭转最大化获得上部办公的南向日照

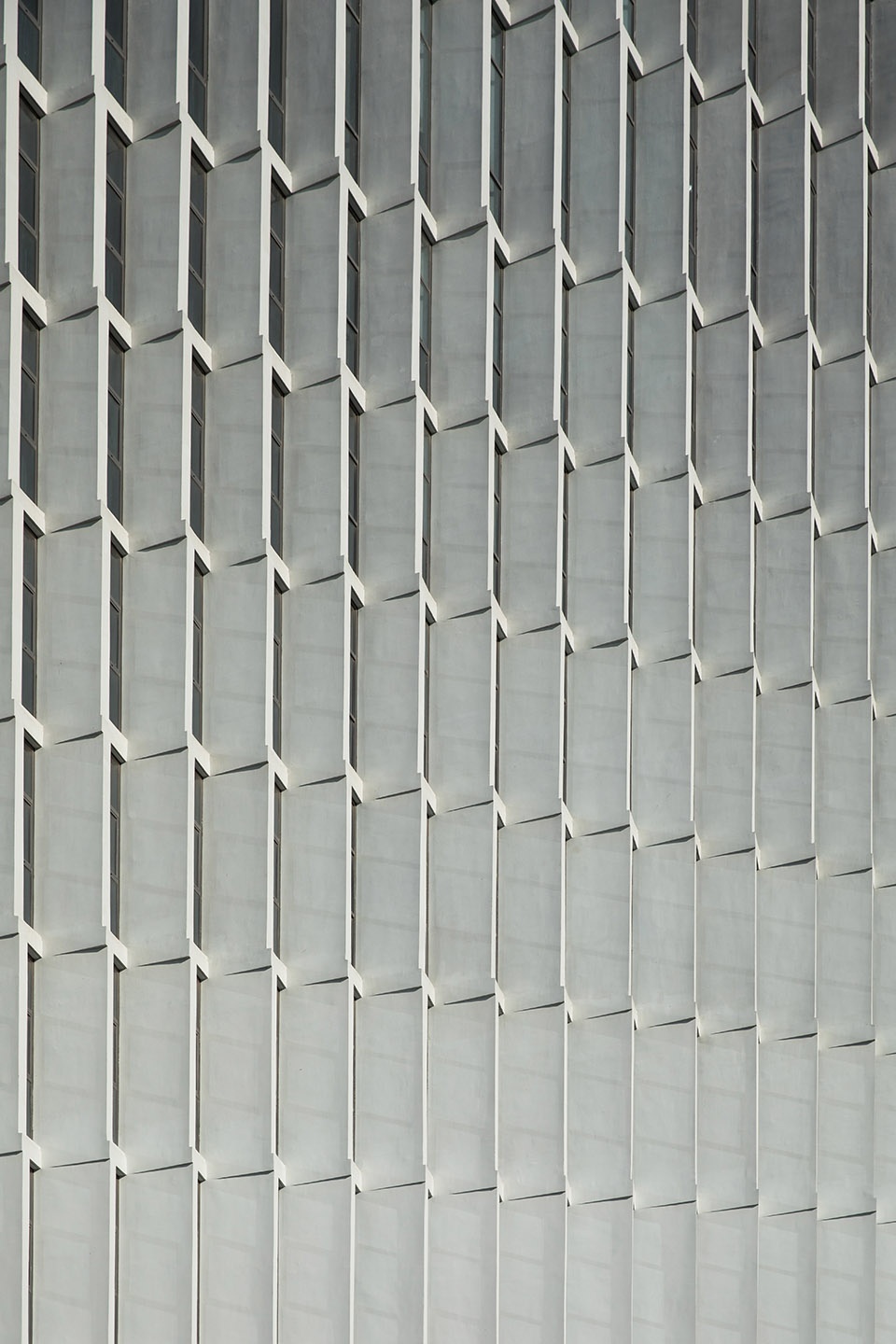

▼1号楼立面细部

立面采用45度折窗形式，呼应主要日照朝向，并根据太阳轨迹的变化，调整折窗的角度，从而精准地控制日照、光线和自然通风。

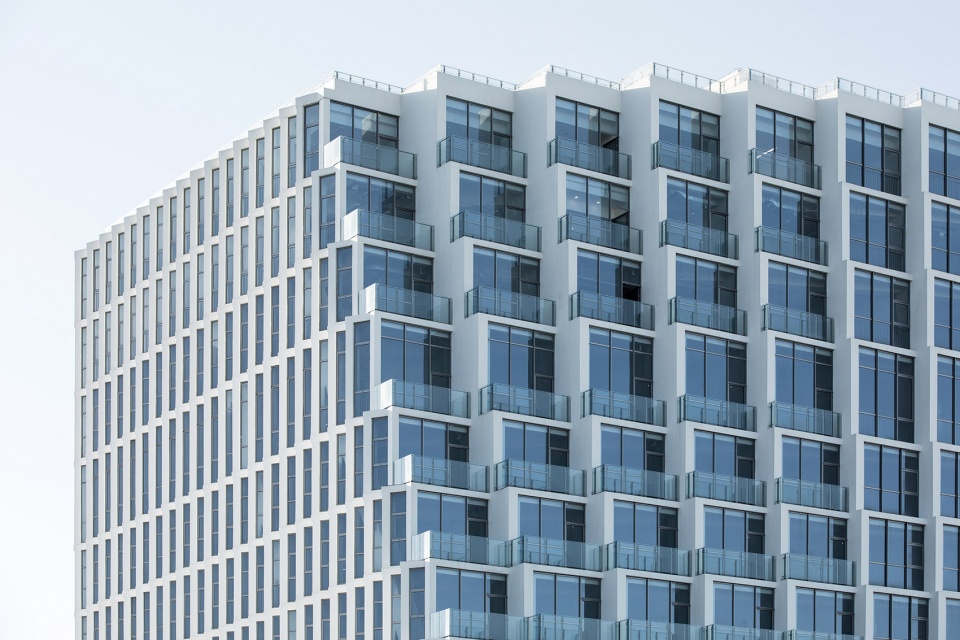

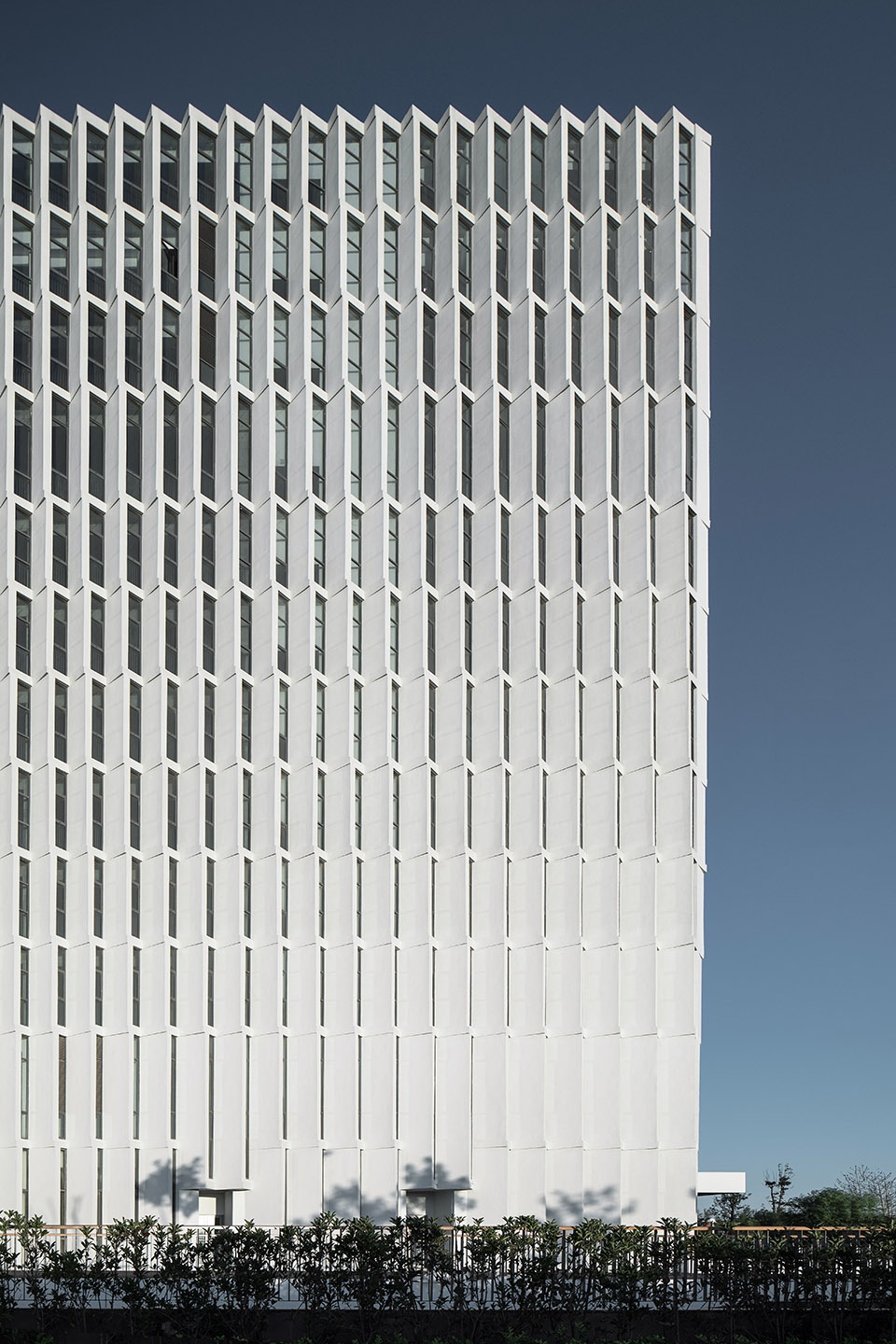

▼45度折窗形式

▼1号楼立面细部

1号楼中庭空间采用了热力学烟囱机理，借助空间竖井与顶部的太阳能加热板，实现自然通风组织。针对夏热冬冷，夏季较为潮湿、日照较强的气候特征，建筑内部各个空间通过与中庭的季节性、时段性策略相结合，在整体系统中实现了复合、多层次的环境性能设计。

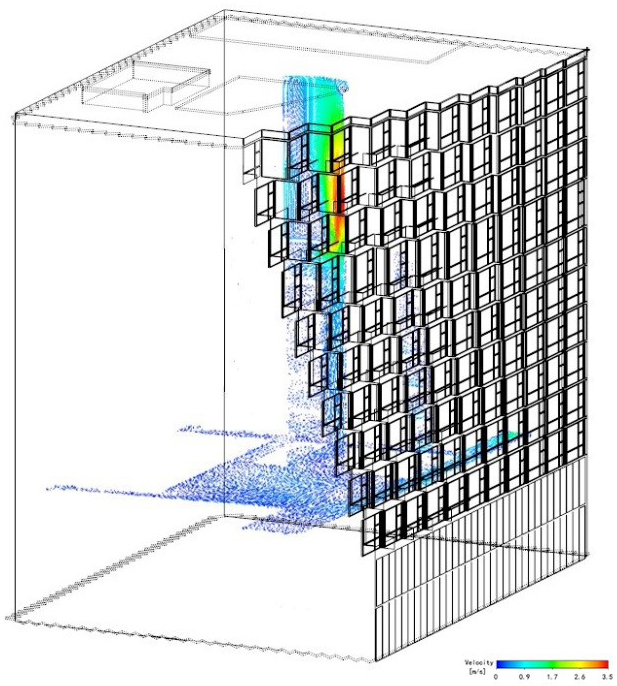

▼1号楼东侧拔风井风速图

▼1号楼剖面模型

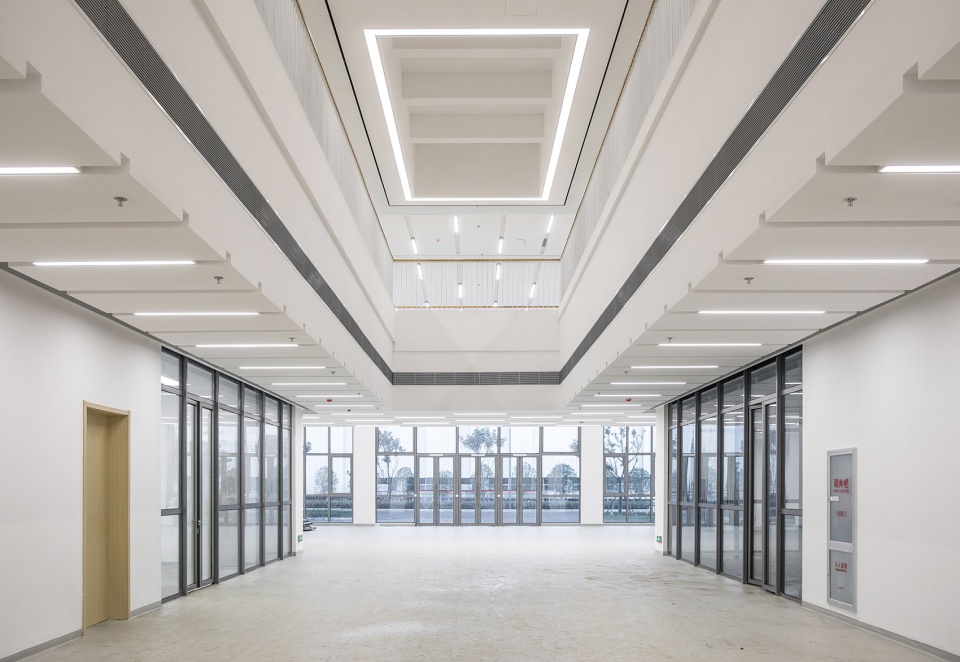

▼1号楼中庭

▼2号楼室内



▼3号楼室内

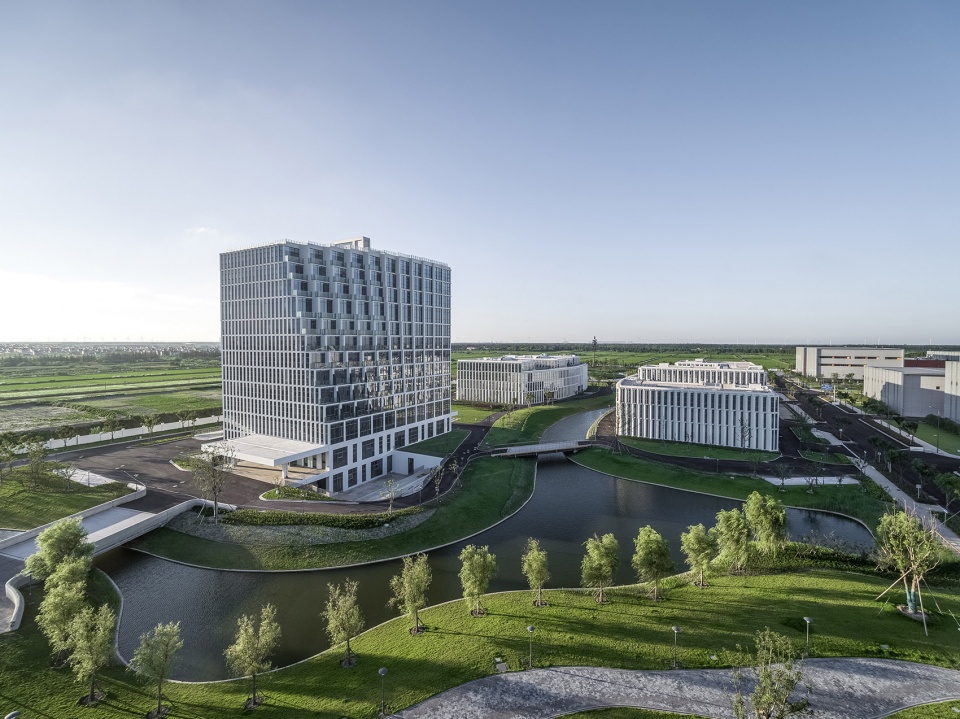

▼从湿地方向看向1、2、3号楼

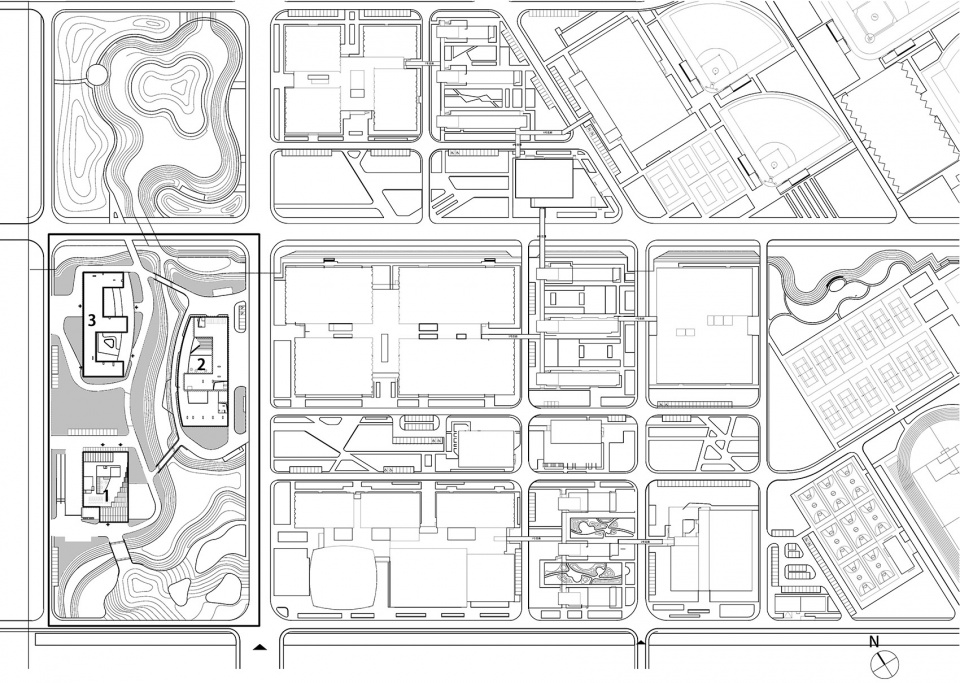

▼总平面图

▼整体一层平面图

▼南立面图

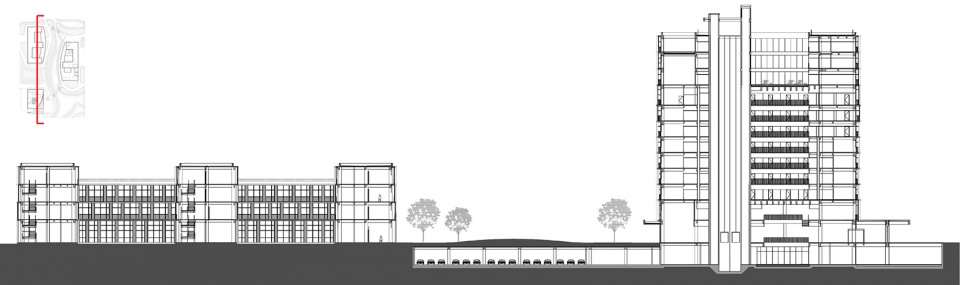

▼剖面图



项目名称：上海崇明体育训练基地一期项目1、2、3号楼 　
项目地址：上海市崇明区 　
设计公司：同济大学建筑设计研究院(集团)有限公司 麟和建筑工作室 　
主创及设计团队：李麟学(主持)、刘旸、周凯锋、王彦雯、吴琦、倪润尔、刘林等 　
设计年份：2013.10
建成年份：2019.2 　
建筑面积：41700㎡
空间主材：混凝土 玻璃
摄影师：苏圣亮 　
